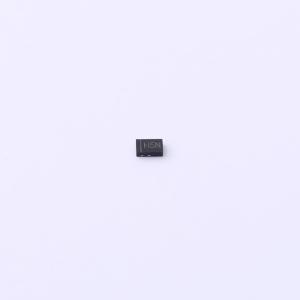

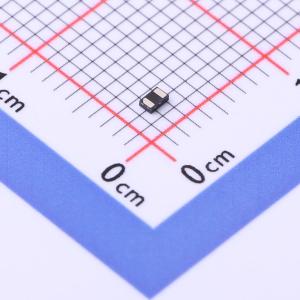

UCLAMP0571P-MS
H5N ESD 5V截止 峰值浪涌电流：130A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 峰值脉冲功率（tp=8/20s）(PPP):1600W 最大反向峰值脉冲电流(IPP):130A 钳位电压（VC): 12.5-14V 工作电压（VRWM）:5V 击穿电压VBR）:6V-8V 结电容（CJ）:1200PF
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- UCLAMP0571P-MS
- 商品编号
- C2914451
- 商品封装
- DFN1610-2
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 130A | |
| 峰值脉冲功率(Ppp) | 1.6kW | |
| 击穿电压(VBR) | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 2uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1nF |
商品特性
- 每线1600W峰值脉冲功率（tP = 8/20μs）
- DFN1610 - 2L封装
- 响应时间通常小于1ns
- 保护一个I/O或电源线
- 低钳位电压
- 符合RoHS标准
- 数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±30KV（空气）、±30KV（接触）；IEC 61000 - 4 - 4（EFT）80A（5/50ns）；IEC 61000 - 4 - 5（雷击）130A（8/20us）
- 引脚镀层：100%哑光锡
- 安装位置：任意
- 合格的最大回流温度：260°C
- 纯锡镀层：7~17um
- 引脚平整度：≤3mil
- 器件满足MSL 3要求
应用领域
- 手机及配件
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 便携式仪器
- 无绳电话
