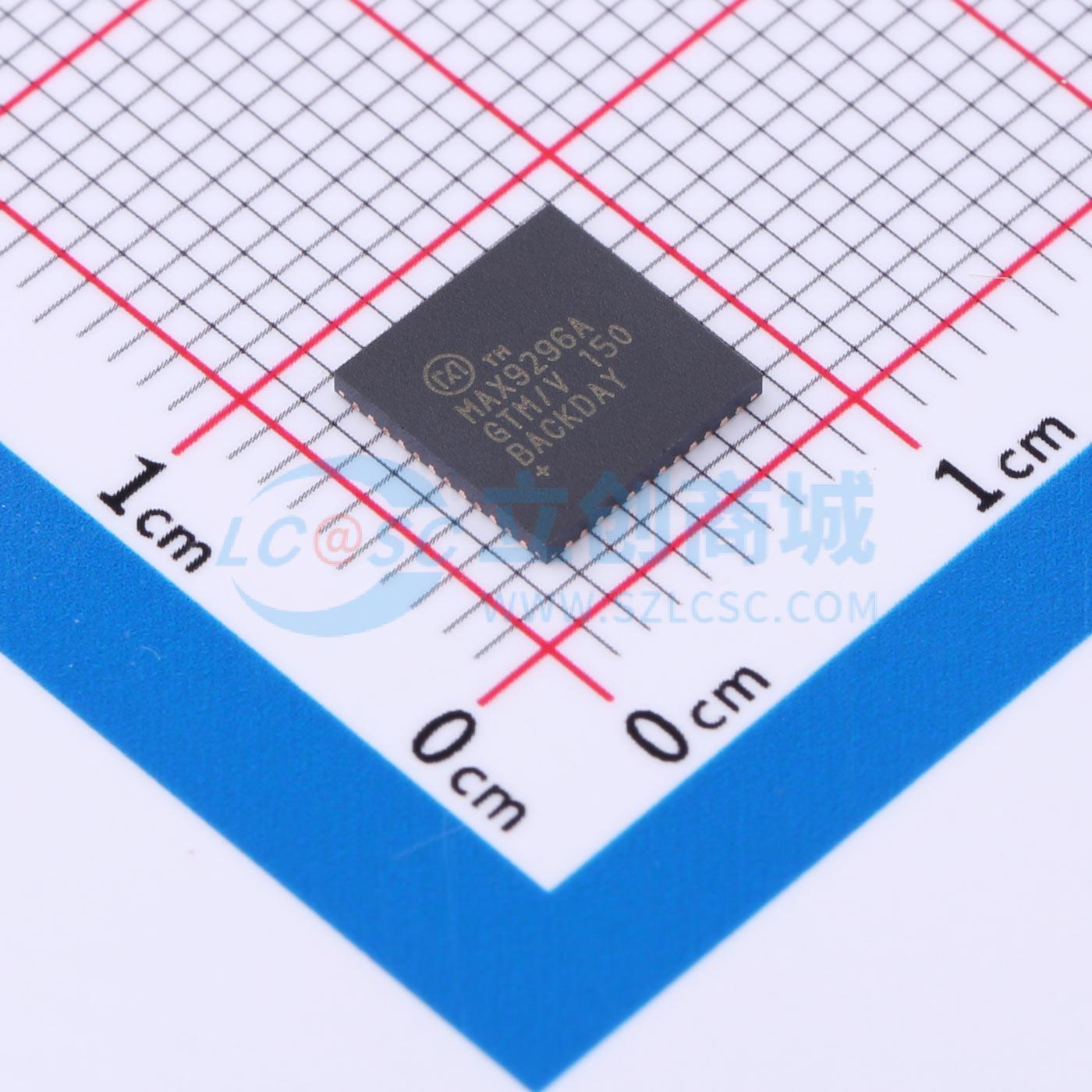

温馨提醒：图片仅供参考，商品以实物为准
MAX9296AGTM/V+T
双GMSL2/GMSL1至CSI-2解串器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX9296A解串器可将单路或双路串行输入转换为MIPI CSI - 2输出。该器件可工作于GMSL1或GMSL2模式。MAX9296A还能发送和接收边带通道数据，可通过低成本的50Ω同轴电缆或100Ω屏蔽双绞线（STP）电缆实现前向路径视频的全双工传输以及双向控制数据的传输，以满足GMSL2或GMSL1通道规范
- 商品型号
- MAX9296AGTM/V+T
- 商品编号
- C2913271
- 商品封装
- TQFN-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 串行器/解串器 | |
| 类型 | 解串器 | |
| 数据速率 | 6Gbps | |
| 时钟频率(fc) | - | |
| 工作电压 | 950mV~1.05V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 通道数 | 2 | |
| 输出 | MIPI | |
| 控制接口 | UART；SPI；I2C |
商品概述
MAX9296A解串器可将单路或双路串行输入转换为MIPI CSI - 2输出。该器件可在GMSL1或GMSL2模式下工作。MAX9296A还能发送和接收边带通道数据，可通过低成本的50Ω同轴电缆或100Ω STP电缆实现前向路径视频和双向控制数据的全双工传输，以满足GMSL2或GMSL1通道规范。 GMSL2链路在前向方向以3Gbps或6Gbps的固定速率运行，反向方向以187.5Mbps运行。在GMSL1模式下，每个串行链路可与3.12Gbps或1.5Gbps的GMSL1串化器配对，或与GMSL2串化器配合以高达4.5Gbps的速率运行。MAX9296A支持混合的GMSL2和GMSL1链路。串行输入独立工作，允许在每个输入上接收具有不同时序和分辨率的视频。 来自两个输入的视频数据可以聚合后在单个CSI - 2端口输出，也可以在第二个端口复制以进行冗余处理。 每个四通道CSI - 2端口可通过编程设置任意数量的有效数据通道。每个CSI - 2端口支持16个虚拟通道，并允许重新分配虚拟通道和数据类型。 在GMSL1和GMSL2模式下，边带通道在UART到UART模式下的工作速率为9.6kbps至1Mbps，在支持时钟拉伸的I2C到I2C模式下的工作速率也为9.6kbps至1Mbps。通过边带通道，位于链路任一端的微控制器可以独立于视频时序对串化器、解串器和外围设备寄存器进行编程。在GMSL2模式下，两个额外的直通I2C或UART通道以及一个直通50MHz SPI通道可用于外围设备控制。 MAX9296A的工作温度范围为汽车级的 - 40℃至 + 105℃，并符合AEC - Q100标准。
商品特性
- 双四通道MIPI CSI - 2 v1.3输出端口
- 聚合和复制功能
- 支持16通道虚拟通道
- 支持RAW8/10/12/14/16/20、RGB565/666/888、YUV422 8位/10位、用户自定义和通用长数据包数据类型
- 先进的MIPI D - PHY v1.2发送器
- 每通道80Mbps至2.0Gbps
- 极性翻转和数据通道重新分配
- 灵活的输入配置
- 独立串行输入可接受具有不同时序和分辨率的视频
- 支持混合GMSL2和GMSL1输入
- 多种GMSL2数据速率，实现系统和电源灵活性
- 3Gbps或6Gbps前向链路速率
- 187.5Mbps反向链路速率
- 向后兼容GMSL1模式
- 单线缆全双工能力，非常适合高清摄像头应用
- 支持60fps下200万像素以上/400万像素和40fps下800万像素
- 与ASIL相关的功能安全特性（GMSL2）
- 在GMSL2模式下符合ASIL - B标准
- 边带通道数据（I2C、UART、SPI、GPIO）的16位CRC保护，检测到错误时可重传
- 可选的32位视频行CRC
- 视频水印插入和检测
- 前向和反向通道PRBS，用于串行链路的误码率测试
- 线路故障监测
- 连续链路裕量监测和优化
- 自适应均衡，允许使用带有多个在线连接器的15m同轴电缆
- 眼图张开监测，用于连续链路裕量诊断
- 用于设备配置和与远程外围设备通信的并发边带通道
- GMSL2：I2C/UART、直通I2C/UART、SPI、GPIO和可通过寄存器编程的GPIO
- GMSL1：I2C/UART、GPI - GPO链路和可通过寄存器编程的GPIO
- 四个硬件可编程设备地址
- 带裸露焊盘的紧凑型7mm×7mm TQFN封装
应用领域
- 高清（200万像素以上/400万像素60fps）高级驾驶辅助系统（ADAS）
- 环视系统（SVS）
- 倒车摄像头（RVC）
- 摄像头监控系统（CMS）
- 驾驶员监控系统（DMS）
- 40fps 800万像素前视摄像头（FVC）
- 卫星激光雷达和雷达传感器
- 手势摄像头
- 电子控制单元（ECU）到ECU的链路
