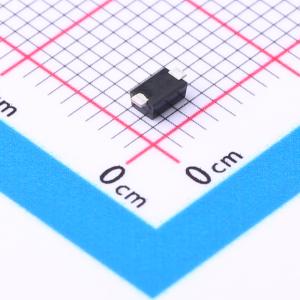

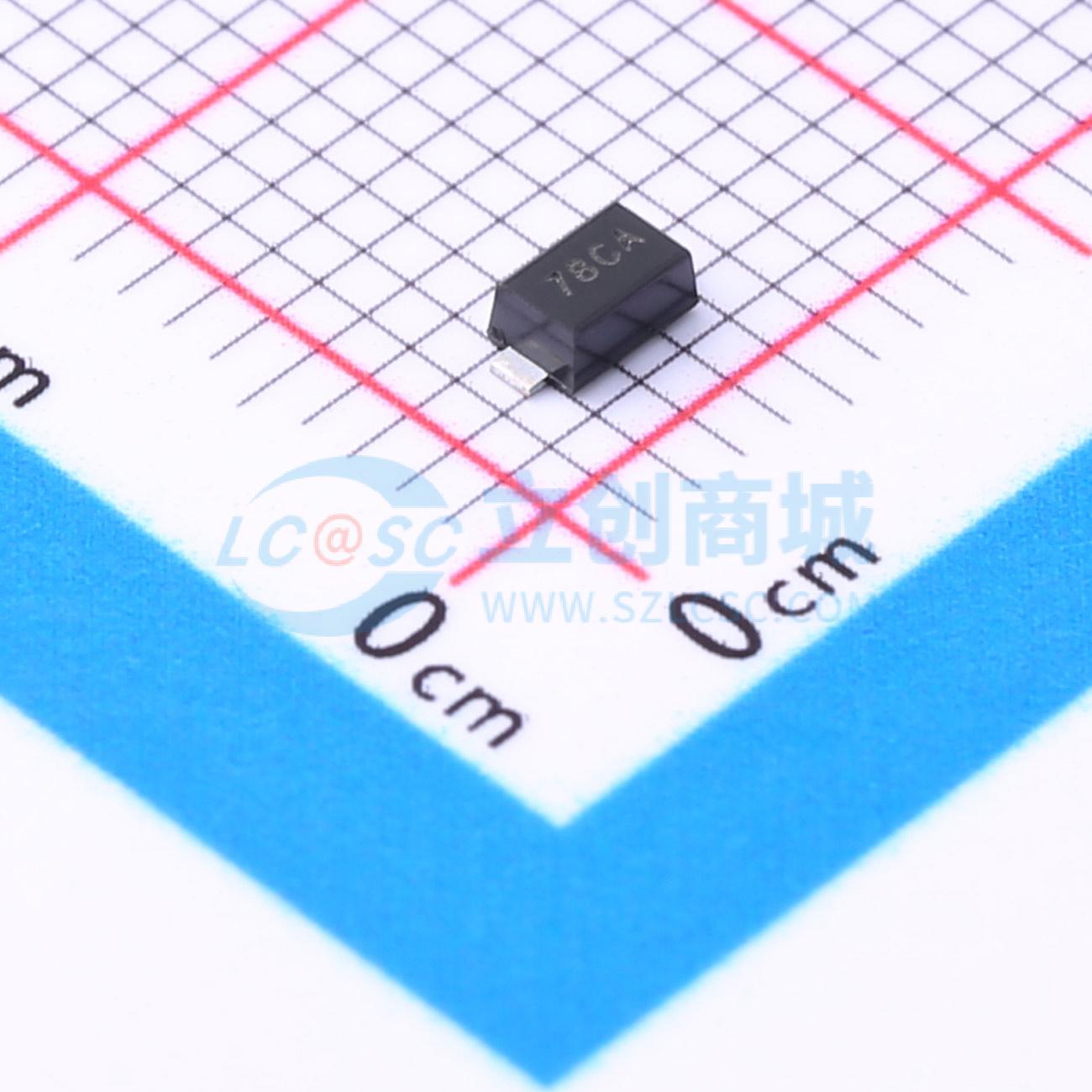

温馨提醒：图片仅供参考，商品以实物为准
SMF78CA
双向TVS 78V截止 峰值浪涌电流：1.59A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SMF78CA 反向截止电压(Vrwm) 78 击穿电压(V) 86.7 测试电流(mA) 1 反向漏电流(Ir) 1 峰值脉冲电流(Ipp)@10/1037μs 1.59 最大钳位电压(V) 126
- 品牌名称
- Yint(音特电子)
- 商品型号
- SMF78CA
- 商品编号
- C2912794
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 78V | |
| 钳位电压 | 126V | |
| 峰值脉冲电流(Ipp) | 1.59A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 200W@1ms | |
| 击穿电压 | 95.8V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品概述
SMF系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。它们具有出色的钳位能力、高浪涌能力、低齐纳阻抗和快速响应时间。SMF系列非常适合用于通信系统、汽车、数控、过程控制、医疗设备、商用机器、电源以及许多其他工业/消费应用。
商品特性
- 封装：SOD-123FL
- 低外形，最大高度为1.1mm
- 适用于表面贴装应用，以优化电路板空间
- 极性：除双向器件外，色带表示正端（阴极）
- 典型故障模式为因电压或电流超过规定值而短路
- 快速响应时间：从0V到最小击穿电压（VB min）通常小于1.0ps
应用领域
- 用于保护敏感电子设备，防止因感性负载开关和雷击在IC、MOSFET、消费、计算机、工业、汽车和电信领域传感器单元的信号线上产生的电压瞬变。
