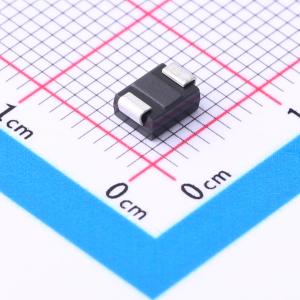

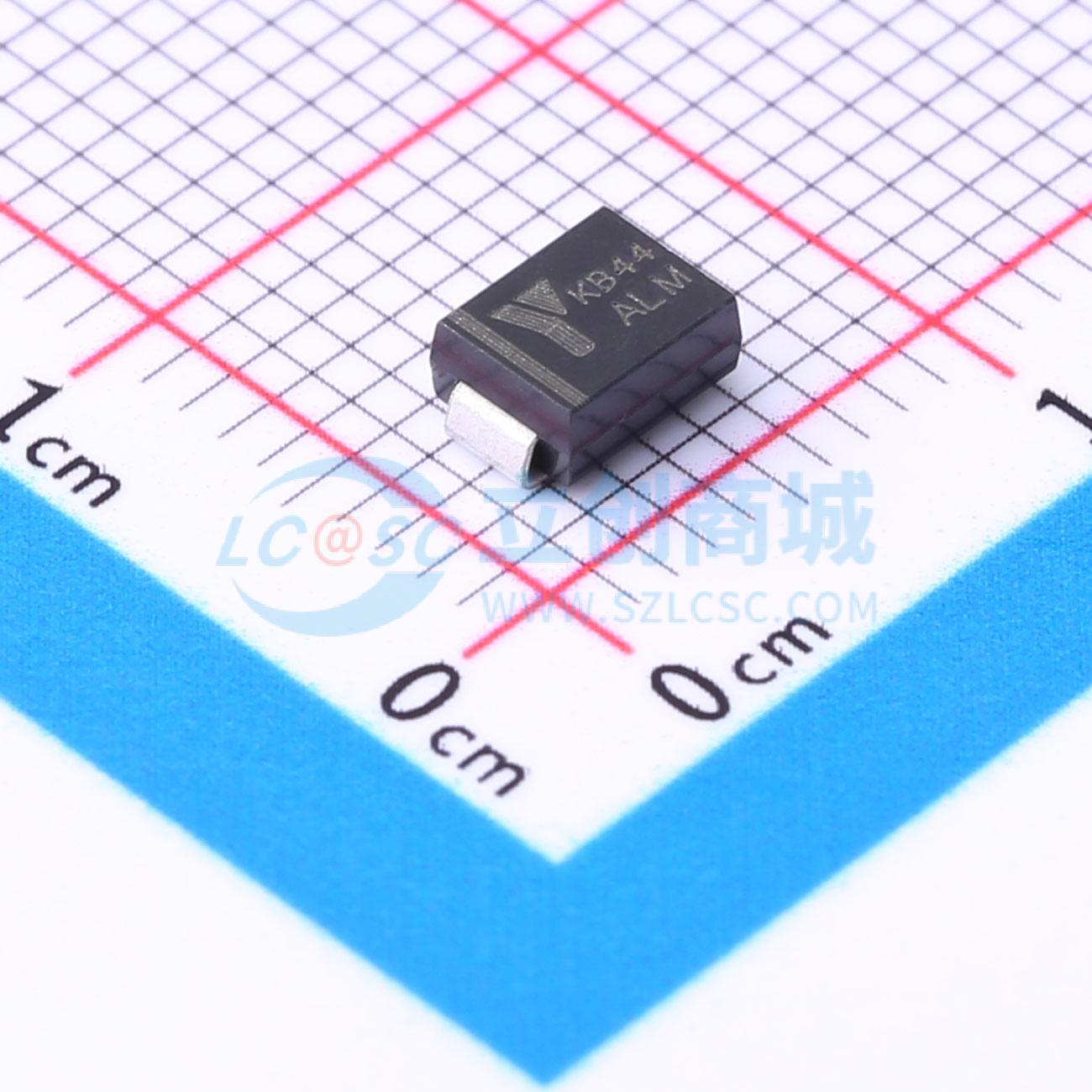

温馨提醒：图片仅供参考，商品以实物为准
SMB10J15A
单向TVS 15V截止 峰值脉冲电流：40.98A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SMB10J系列专为保护敏感电子设备免受雷击及其他瞬态电压事件引起的电压瞬变影响而设计。
- 品牌名称
- Yint(音特电子)
- 商品型号
- SMB10J15A
- 商品编号
- C2912808
- 商品封装
- DO-214AA
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 24.4V | |
| 峰值脉冲电流(Ipp) | 40.98A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1kW@10/1000us | |
| 击穿电压 | 18.5V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品概述
SMB10J系列专为保护敏感电子设备免受雷击及其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 薄型封装
- 适合自动贴装
- 玻璃钝化芯片结
- 有单向和双向两种类型
- 出色的钳位能力
- 极快的响应时间
- 低增量浪涌电阻
- 符合J - STD - 020标准的MSL 1级，无铅最高峰值温度为260 ℃
- 封装：DO - 214AA (SMB)
- 采用10/1000 μs波形时，峰值脉冲功率能力为1000 W，重复率（占空比）：0.01 %
- 极性：单向型产品中，色带表示阴极，双向型产品无标记
应用领域
- 用于保护敏感电子设备，抵御由感性负载开关和雷击在IC、MOSFET、消费、计算机、工业和电信领域传感器单元信号线上引起的电压瞬变。
