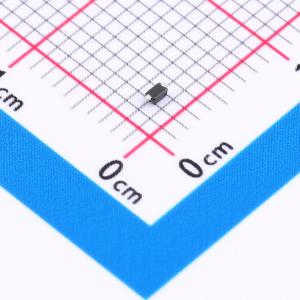

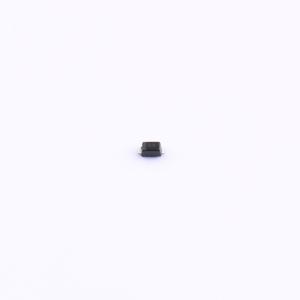

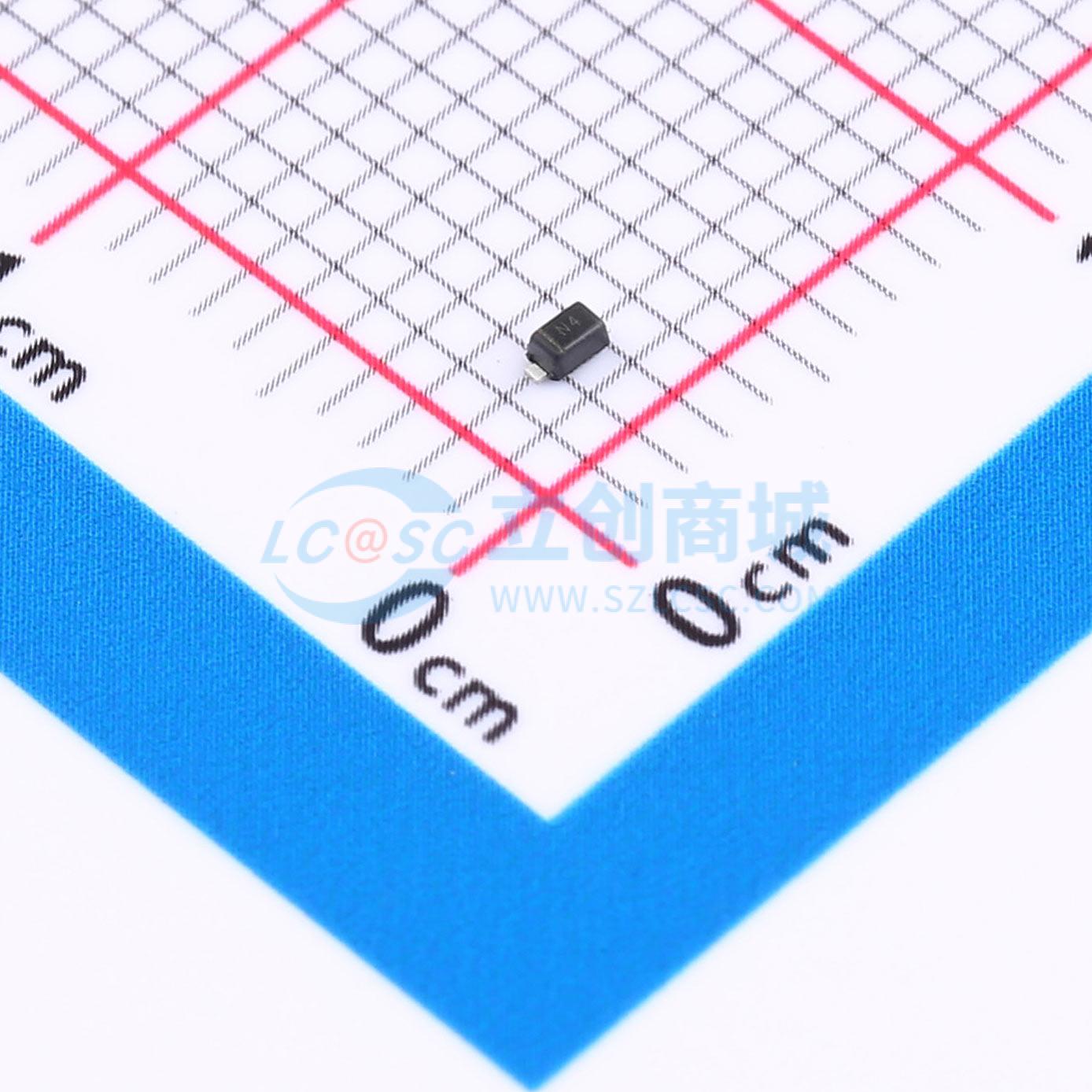

温馨提醒：图片仅供参考，商品以实物为准
PESD15VS1UB
1线单向瞬态电压抑制二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PESD15VS1UB 15V 单项 ESD静电放电(ESD)保护器件
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- PESD15VS1UB
- 商品编号
- C2912532
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 40V | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压 | 20V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 35pF |
商品特性
- 150 W 峰值脉冲功率（tp = 8/20μs）
- 高速数据线符合 IEC 61000 - 4 - 2（ESD）标准的瞬态保护，± 30kV（空气放电），± 30kV（接触放电）
- 符合 IEC 61000 - 4 - 4（EFT）标准，40A（5/50ns）
- 保护单路电源或 I/O 端口
- 低泄漏电流
- 低工作电压和钳位电压
- 固态硅雪崩技术
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和平板电脑
- 便携式仪器
- 数码相机
- 外设
- 音频播放器
- 键盘、侧键、LCD 显示屏、USB2.0
