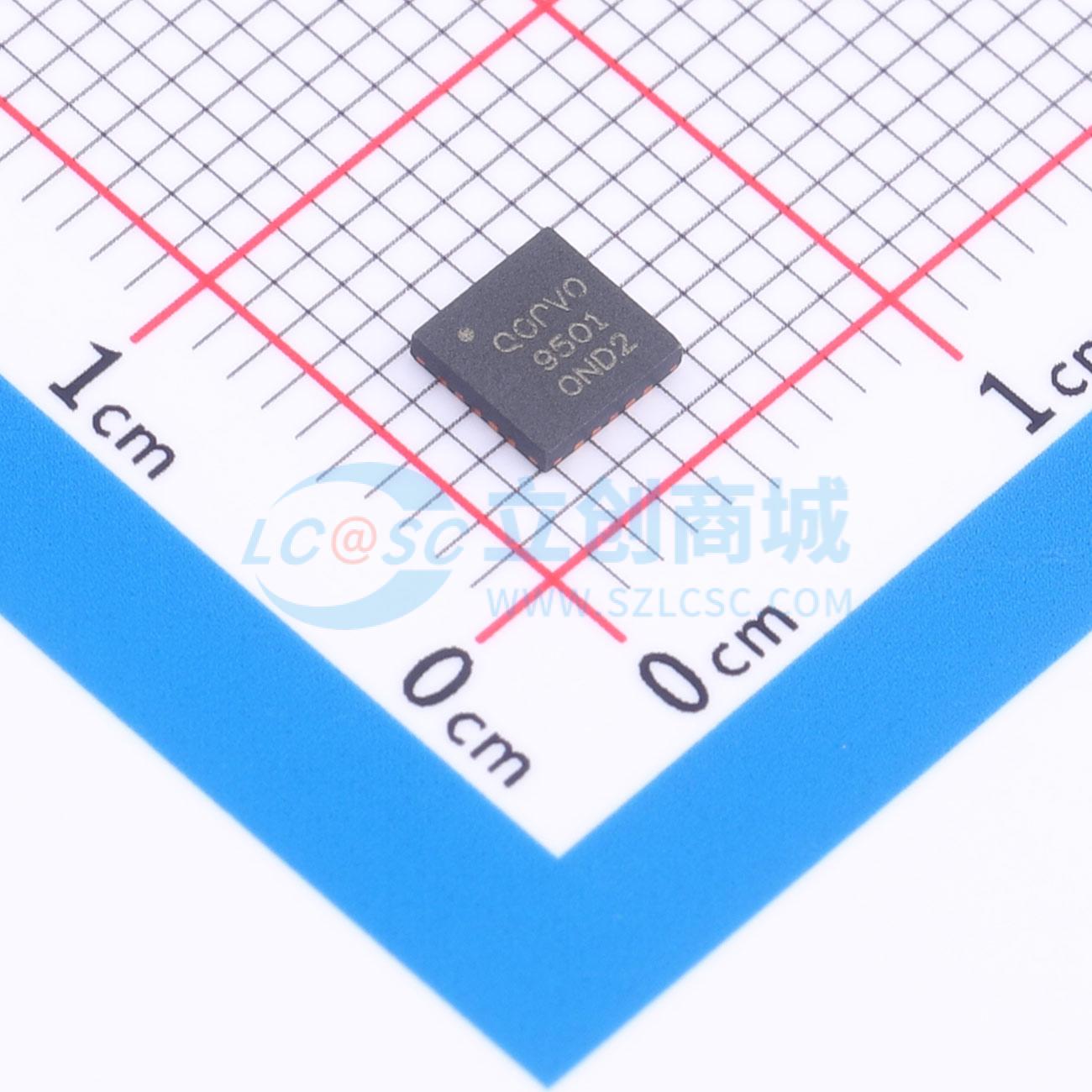

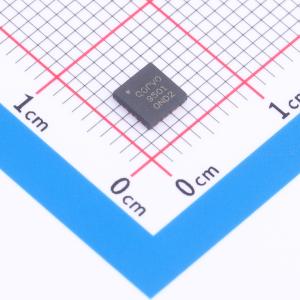

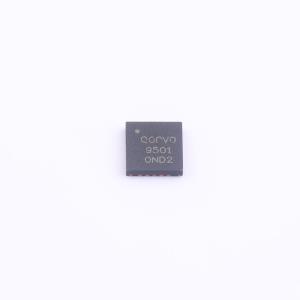

QPA9501TR13

三级LTE-U/LAA功率放大器模块，适用于WiFi频段，具有高增益和内部匹配

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Qorvo
商品型号: QPA9501TR13
商品编号: C2911573
商品封装: QFN-20-EP(4x4)
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	射频功率放大器

	属性	参数值
	功能特性	集成功率检测器；温度补偿

商品概述

QPA9501是一款高频功率放大器模块，内部集成了三级功率放大器、经过补偿的直流偏置电路和输出功率检测器。该功率放大器模块针对5.1-5.9GHz的WiFi频段进行了优化，因此非常适用于LTE-U/LAA应用。在输出功率为22dBm、使用20MHz LTE信号且无需任何数字预失真技术的情况下，它可提供32dB的高增益和-47dBc的邻道泄漏比。该模块具有与芯片组逻辑兼容的控制电压和带缓冲的功率放大器使能引脚，这些引脚均消耗极低的电流，便于使用并与当前及未来的收发器代系兼容。凭借其优化的功耗，该放大器模块非常适合集成到下一代多输入多输出配置中，并且设计精良，无论是否使用数字预失真技术均可正常工作。QPA9501采用小型4.0×4.0×0.85毫米20引脚QFN封装。

商品特性

工作带宽为4.9GHz至5.9GHz
完全集成的带功率检测器的功率放大器模块
内部匹配输入/输出
在平均输出功率为22dBm时，邻道泄漏比为-47dBc
温度补偿偏置网络
高增益为32dB
集成CMOS兼容逻辑和关断功能
电源电压范围：+3.3V至+5.0V
采用无铅4.0×4.0×0.85毫米QFN封装

应用领域

5G及准5G小型基站
LTE-U/LAA
WiFi接入点和小型基站
远程信息处理
点对点通信和回程
ISM频段
