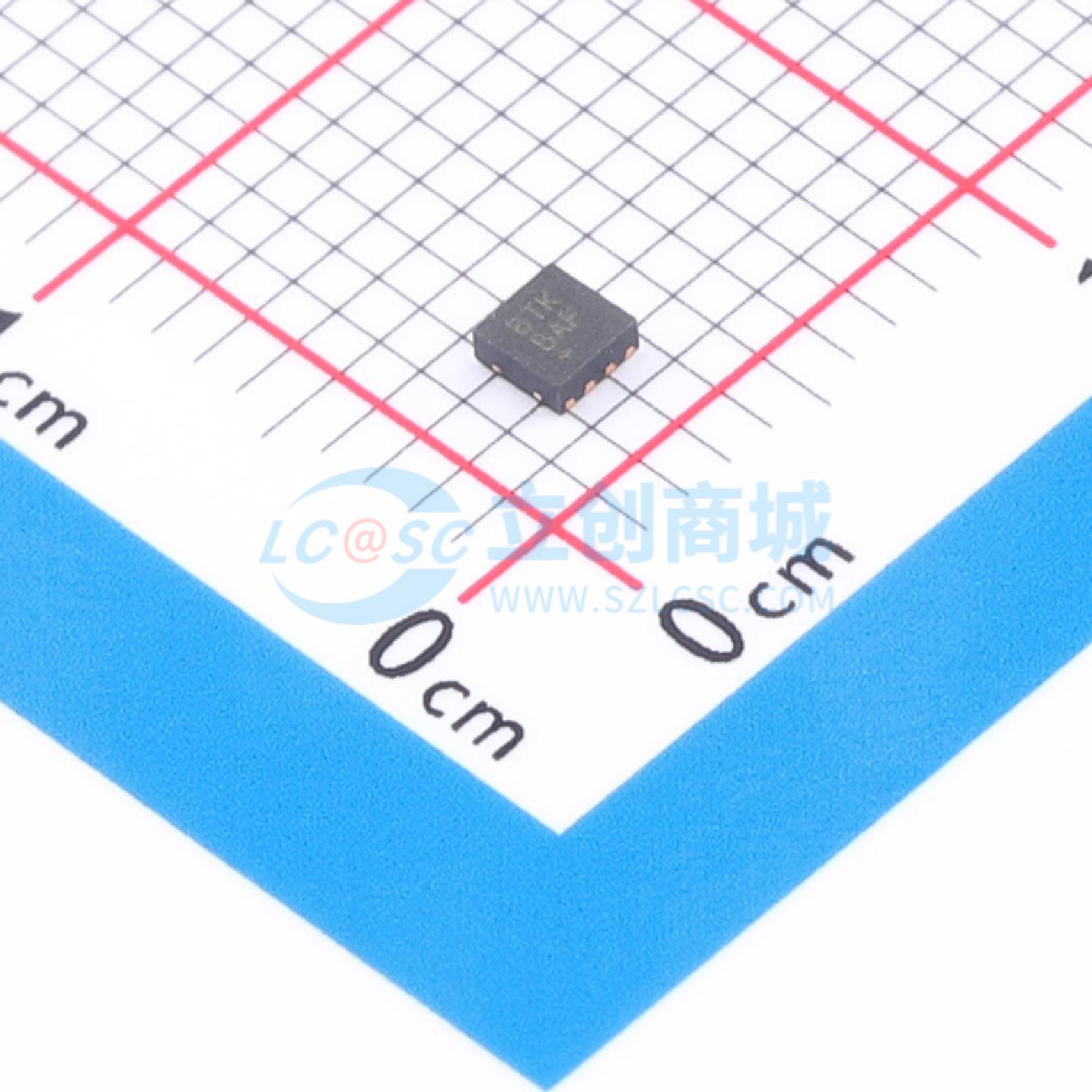

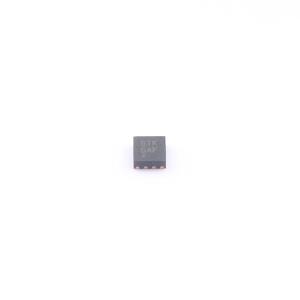

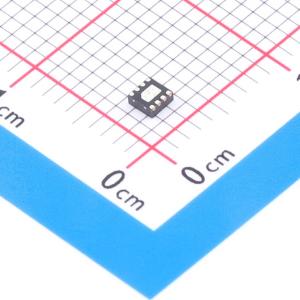

温馨提醒：图片仅供参考，商品以实物为准
MAX25300BATA/V+
600mV~5.3V 500mA 5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 12μVRMS低噪声500mA LDO线性稳压器，低压500mA, 12μVRMS低噪声LDO
- 商品型号
- MAX25300BATA/V+
- 商品编号
- C2911226
- 商品封装
- DFN-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.063962克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 600mV~5.3V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 70dB@(10kHz) | |
| 压差 | 100mV@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 365uA | |
| 噪声 | 12uVrms | |
| 功能特性 | 使能控制；工作状态指示；可调软启动；过流保护；反极性电流保护；热关断 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
MAX25300A/B是低噪声线性稳压器，可提供高达500mA的输出电流，在10Hz至100kHz范围内输出噪声仅为12μV_RMS。这些稳压器在宽输入电压范围内保持±1%的输出精度，满载时仅需100mV的输入输出压差。365μA的无负载电源电流与压差电压无关。
商品特性
- MAX25300A有九种引脚可选输出电压：1.2V、1.5V、1.8V、2.5V、3.0V、3.1V、3.3V、4.0V和5V。
- MAX25300B具有通过电阻调节的输出电压，范围为0.6V至5.3V。
- MAX25300B还包括一个高电平有效的电源正常（POK）输出。
- MAX25300A/B采用8引脚TDFN封装。
应用领域
- 汽车电子
- 音频系统
- 高分辨率数据采集系统
