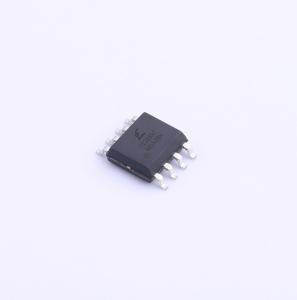

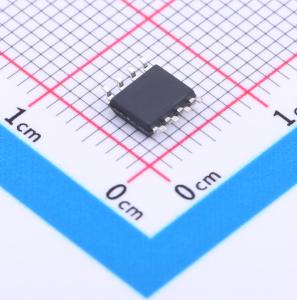

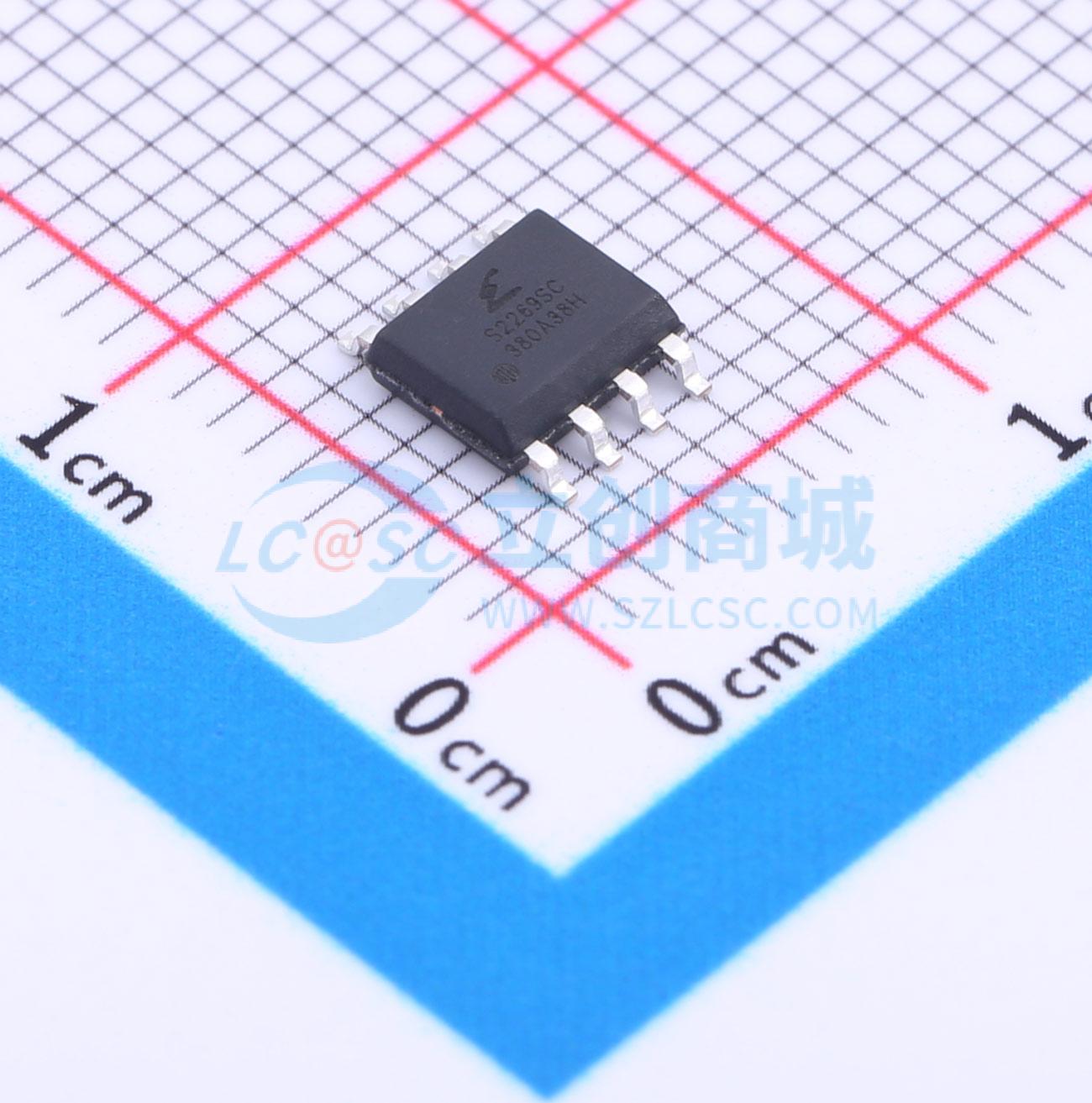

温馨提醒：图片仅供参考，商品以实物为准

ME8202SG-BB

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: AC-DC(次边反馈)
品牌名称: MICRONE(南京微盟)
商品型号: ME8202SG-BB
商品编号: C2911281
商品封装: SOP-8-4.2mm
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

	属性	参数值
	晶体管耐压	-
	拓扑结构	反激式
	功能特性	前沿消隐；EMI优化(抖频模式)；轻载高效模式；消除音频噪音；过热保护(OTP)；欠压锁定；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；斜坡补偿
	工作温度	-20℃~+85℃
	工作模式	PWM 调制
	输出电压	-
	反馈方式	-

商品概述

ME8202是一款高度集成的电流模式PWM控制IC，针对高性能、低待机功耗和高性价比的离线反激式转换器应用进行了优化。正常工作时，PWM开关频率可通过外部编程设置，并可微调至较窄范围。在无负载或轻负载条件下，该IC工作在扩展“间歇模式”，以最小化开关损耗，从而实现更低的待机功耗和更高的转换效率。VDD低启动电流和低工作电流有助于采用ME8202实现可靠的上电启动设计。因此，可在启动电路中使用大阻值电阻以降低待机功耗。内部斜率补偿可提高系统大信号稳定性，并减少高PWM占空比输出时可能出现的次谐波振荡。电流检测输入端的前沿消隐功能可消除由缓冲电路二极管反向恢复引起的信号毛刺，从而大大减少设计中的外部元件数量和系统成本。ME8202具备完整的保护功能，并具有自动自恢复特性，包括逐周期电流限制（OCP）、过载保护（OLP）、VDD过压钳位和欠压锁定（UVLO）。栅极驱动输出钳位在16V，以保护功率MOSFET。在ME8202中，OCP阈值斜率经过内部优化，可在通用交流输入范围内实现恒定输出功率限制。通过频率混洗技术以及图腾柱式栅极驱动输出的软开关控制，可实现出色的EMI性能。该设计将20KHz以下的音调能量降至最低，并消除了工作期间的音频噪声。

商品特性

扩展间歇模式控制，提高效率并实现最低待机功耗设计
无音频噪声运行
外部可编程PWM开关频率
内部同步斜率补偿
低VDD启动电流（3μA）和低工作电流（1.8mA）
外部可编程过温保护（OTP）
系统过压保护可选择是否采用片上VDD过压保护
带迟滞的欠压锁定（UVLO）
栅极输出最大电压钳位（16V）
线输入补偿的逐周期过流阈值设置，可在通用输入电压范围内实现恒定输出电流限制（OCP）
过载保护（OLP）
提供SOP8和DIP8封装

应用领域

电池充电器
电脑/电视/机顶盒电源
笔记本电脑电源适配器
开放式开关电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	-
	工作电压	12V~23V
	开关频率	60kHz~70kHz
	输出电流	-
	耗散功率(Pd)	-
	最大占空比	85%
