X3091WR-164B-9TV15
X3091WR-164B-9TV15
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述

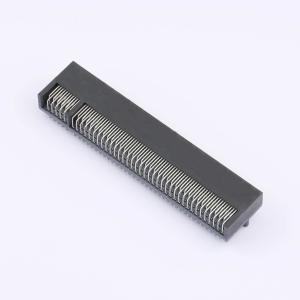

- PCI-E 连接器 90度双塑带定位柱,黑色NY9T金15U＂霧錫100u＂磷銅 脚长3.1 164P
- 商品型号
- X3091WR-164B-9TV15
- 商品编号
- C30167380
- 商品封装
- 弯插
- 包装方式
- 托盘
- 商品毛重
- 15.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | PCI/PCIe连接器 | |
| 连接器类型 | PCI-E x16 | |
| 总PIN数 | 164P | |
| 信号PIN数量 | 142P | |
| 安装方式 | 弯插 |
| 属性 | 参数值 | |
|---|---|---|
| 版本 | - | |
| 板上高度 | 9.4mm | |
| 附加特征 | 带柱 | |
| 工作温度 | - |
商品特性
- 绝缘材料为PA9T，颜色为黑色
- 触点材料为铜合金，厚度T=0.25mm
- 触点接触区域选择性镀金，最小100微英寸；焊尾镀哑光锡，最小50微英寸；整体镀镍打底
- 系列编号为①
- 类别为W（晶圆）
- 焊接板角度为R（直90度）
- 引脚数量为36~164针
- 尾长（尺寸“E”）：A为2.30mm，B为3.1mm
- 弹性材料为PA9T/PA46，符合UL94V - 0标准
- 触点镀层：V01为闪镀金，V15为镀15微英寸金，V30为镀30微英寸金
