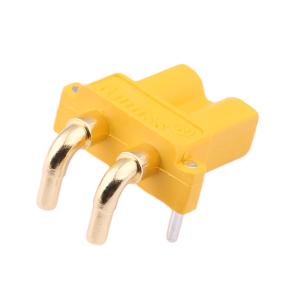

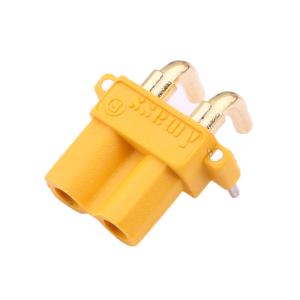

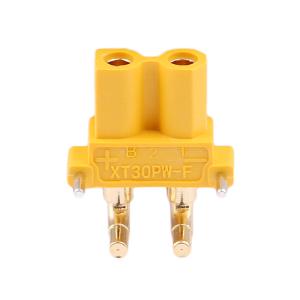

AMASS(艾迈斯) XT30PW30 母 金 黄
- 工业品
价格：￥1.51价格含税（税率13%）
- 品牌名称
- AMASS(艾迈斯)
- 商品型号
- XT30PW-F30.G.Y
- 商品编号
- C30170176
- 商品毛重
1克(g)
广东仓426
购买数量
个
(500个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交9单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
品牌：AMASS(艾迈斯)，型号：XT30PW-F30.G.Y，为板式母型注塑PIN接头
2
电气特性：额定电流20A MAX（≤50Hz），耐电压600V DC，绝缘电阻≥2000MΩ，接触电阻≤1.5mΩ（电流法）
3
机械特性：使用寿命≥100次，分离力≥9.0kgf，插拔力（主体插件）48N，耐焊脚（辅助脚焊脚）12h，连接方式为焊接
4
环境特性：防护等级IP40，工作温度-20℃~120℃，材料阻燃等级UL94 V-0（壁厚0.8mm）
5
材质：外壳体采用PA材质（颜色黄色），针孔件为铜合金镀金
6
结构优势：提供紧凑空间PCB板集成解决方案，支持线对板、板对线的连接场景
7
尺寸参数：具备明确的产品堆叠图尺寸（如焊脚高度3.00mm等）及PCB LAYOUT设计参数
使用场景 APPLICATIONS
1
自动化设备电力电源电路板的插件连接场景
2
锂电枪与控制器之间的线对板、板对线连接
3
需要紧凑空间PCB集成的电路连接需求
4
其他线对板或板对线的电路连接应用场景
注意事项 PRECAUTIONS
1
使用时请确认工作电压、电流不超过额定参数范围
2
焊接操作需遵循指定工艺参数：波峰焊上温区预热终止温度160℃、下温区预热终止温度210℃、下温区温度240℃~270℃、焊接时长3秒
3
运输与贮存需在清洁干燥环境，避免潮湿、腐蚀性气体接触
4
请勿在有振动或额外外力的状态下使用该连接器
5
外壳体为PA材质，虽阻燃等级达UL94 V-0，但仍需远离高温火源
6
连接时确保插合到位，避免因接触不良导致电路故障
7
贮存温度需控制在-10℃~40℃之间，相对湿度≤80%
8
避免插件受光直射，密封保存以防针孔件氧化影响性能
9
使用前请检查连接器外观是否完好，有无破损或变形
