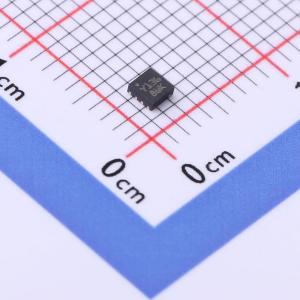

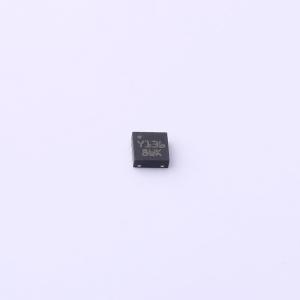

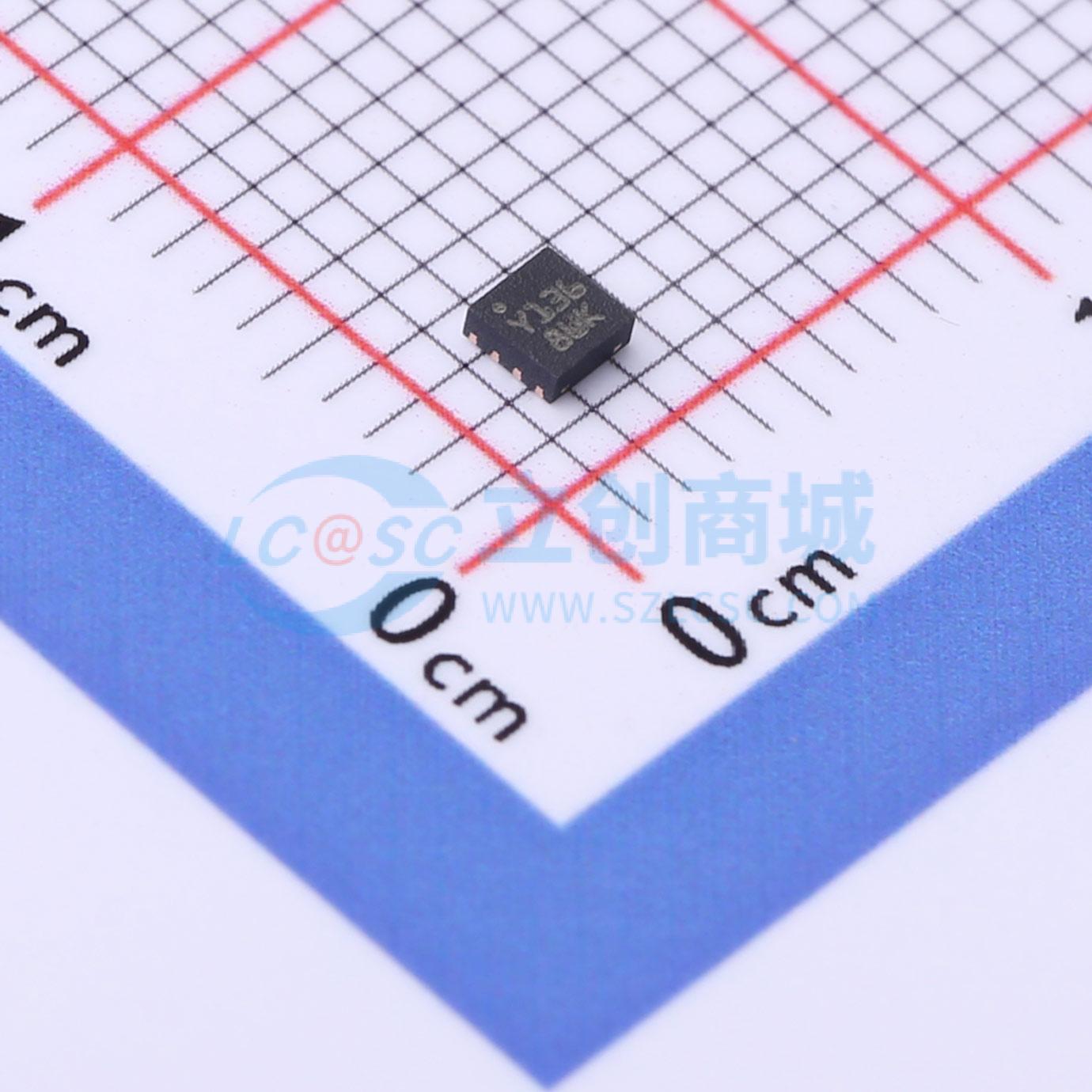

STM6510WCACDG6F
双按钮智能复位装置，支持电容调节延迟
- 描述
- 支持电容器可调延迟的双按钮智能复位
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM6510WCACDG6F
- 商品编号
- C2909768
- 商品封装
- TDFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 1.665V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 有 | |
| 看门狗定时器 | 无 | |
| 复位超时 | - | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 静态电流(Iq) | 1.4uA |
商品概述
Smart Reset™ 器件系列 STM65xx 具备一项实用功能，可确保意外的短时间复位按钮闭合不会导致系统复位。这通过实现延长的 Smart Reset™ 输入延迟（tSRC）来达成。一旦满足有效的 Smart Reset™ 输入电平及建立延迟条件，器件就会生成一个具有用户可编程超时时间（tREC）的输出复位脉冲。 典型应用连接图显示，双 Smart Reset™ 输入还可连接到应用的中断引脚，从而实现对中断引脚和硬复位功能的控制。若按钮短时间闭合，仅会中断处理器。若系统仍无法正常响应，长按按钮达到延长的建立时间（tSRC），则会通过复位输出对处理器进行硬复位。Smart Reset™ 功能显著提升了系统稳定性。 Smart Reset™ 器件 STM65xx 系列由低电流微处理器复位电路构成，适用于 MP3 播放器、便携式导航设备或手机等应用，通常适用于任何需要延迟复位按钮响应以提高系统稳定性的应用。STM65xx 器件具有单或双 Smart Reset™ 输入（SRx）。延迟的 Smart Reset™ 建立时间（tSRC）选项可通过在 SRC 引脚添加外部电容进行调整，也可通过三态逻辑进行选择。延迟的建立周期会忽略短于 tSRC 的开关闭合，从而避免不必要的复位。 STM65xx 器件具有低电平有效（可选高电平有效）的开漏复位（RST）输出，可选择是否带有内部上拉电阻，也可选择推挽输出，还可选择是否具备上电复位功能。 部分器件还具备欠压监测功能：当监测到的电源电压 VCC 降至指定阈值以下时，复位输出也会有效。在监测到的电源电压升至指定阈值以上后，复位输出会在复位超时时间（tREC）内保持有效。 STM6510 有两个组合的 Smart Reset™ 输入（SR0 和 SR1），其 Smart Reset™ 建立延迟（tSRC）由 SRC 引脚上的外部电容编程设定。STM6510 的另一特性是可通过添加外部电容（CtREC）来调整输出复位脉冲时间 tREC。 此外，会对 VCC 进行监测，若其降至所选的 VRST 阈值以下，复位输出将变为有效，并在 VCC 低于 VRST 阈值期间以及定义的复位脉冲持续时间 tREC 内保持有效。
商品特性
- 双 Smart Reset™ 按钮输入，具备通过电容调节的延长复位建立延迟（tSRC）
- 可通过电容调节的复位脉冲持续时间（tREC）
- 上电复位 – RST 低电平有效，开漏输出
- 工厂可编程阈值，可监测典型范围为 1.575 至 4.625 V 的 VCC
- 工作电压 1.0 V（低电平有效输出有效）至 5.5 V
- 低电源电流（1.4 μA）
- 工作温度：工业级 -40 ℃ 至 +85 ℃
- TDFN8 封装：2 mm x 2 mm x 0.75 mm
- 符合 RoHS 标准
应用领域
- 手机、智能手机
- 电子书
- MP3 播放器
- 游戏设备
- 便携式导航设备
