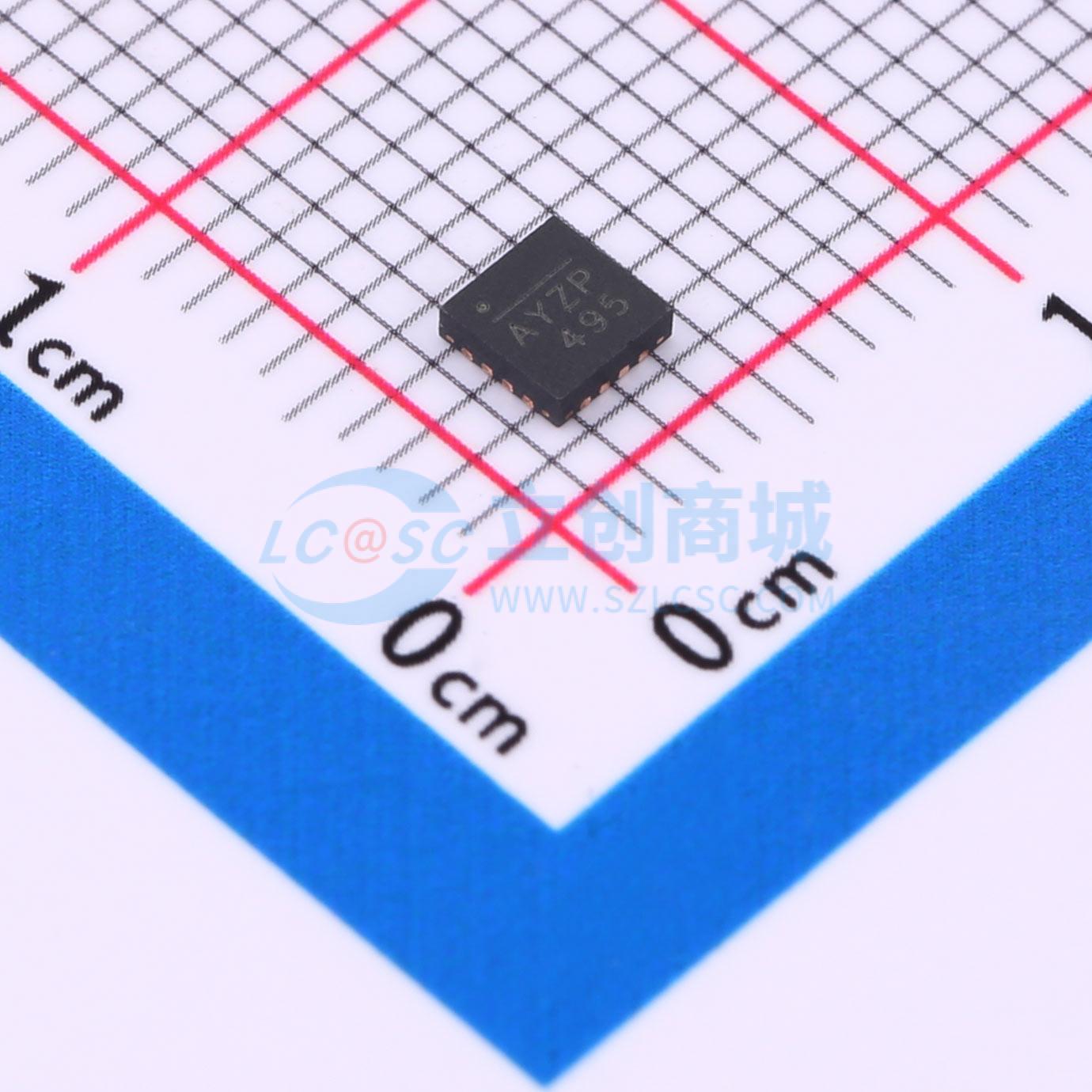

温馨提醒：图片仅供参考，商品以实物为准
MA710GQ-Z
带ABZ增量式和PWM输出的12位数字式非接触式角度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 检测永磁体的绝对角位置，通常是旋转轴上的径向磁化圆柱体。快速数据采集和处理可在 0 至 60,000 rpm 的速度下提供精确的角度测量。特别适用于低磁场应用：侧轴配置或使用非稀土磁体。具有可编程阈值的磁场强度检测功能，可检测磁体相对于传感器的位置，以创建诸如轴向运动检测或诊断等功能。片上非易失性存储器可存储配置参数，包括参考零角度位置、ABZ 编码器设置和磁场检测阈值。
- 品牌名称
- MPS(芯源)
- 商品型号
- MA710GQ-Z
- 商品编号
- C2909779
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 位置传感器 | |
| 类型 | 磁性旋转位置传感器 | |
| 接口类型 | SPI | |
| 工作电压 | 3V~3.6V | |
| 旋转角度范围 | 0°~360° | |
| 线性范围 | - | |
| 工作电流 | 11.7mA |
| 属性 | 参数值 | |
|---|---|---|
| 模组 | 否 | |
| 长度 | 3mm | |
| 宽度 | 3mm | |
| 高度 | 1mm | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 多轴磁场检测；故障诊断；可编程传输；零位编程；信号滤波处理 |
