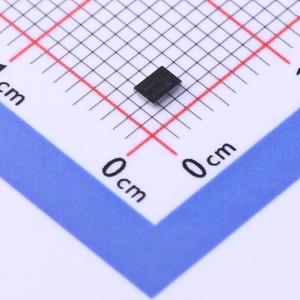

温馨提醒：图片仅供参考，商品以实物为准
DA9121-A2V72
降压型 10A 2.5V~5.5V
- 描述
- DA9121是一款高性能双相降压转换器,适用于单行引脚封装（SiPP）模块、智能手机、平板电脑和其他手持设备。它可以作为单通道双相降压转换器运行,每相需要一个小的外部0.10 μH电感。它能够提供高达10 A的输出电流,输出电压范围为0.3 V到1.9 V。输入电压范围为2.5 V到5.5 V,适用于各种低电压应用。DA9121具有远程检测功能,保证最高精度,并支持多种PCB布线方案而不会影响性能。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- DA9121-A2V72
- 商品编号
- C2909305
- 商品封装
- WLCSP-24
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 300mV~1.9V | |
| 输出电流 | 10A | |
| 开关频率 | 4MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | - | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
DA9121是一款电源管理单元（PMU），适用于为单列直插引脚封装（SIPP）模块中的CPU、GPU、DDR内存轨以及智能手机、平板电脑和其他手持设备应用供电。 DA9121作为单通道双相降压转换器运行，每相需要一个小型外部0.10 μH电感器。它能够在0.3 V至1.9 V的输出电压范围内提供高达10 A的输出电流。2.5 V至5.5 V的输入电压范围适用于各种低压系统，包括但不限于所有锂离子电池供电的应用。 通过远程感应，DA9121可确保最高精度，并支持多种PCB布线方案，且性能不受影响。 功率器件完全集成，因此无需外部FET或肖特基二极管。 可启用可编程软启动功能，该功能可限制输入节点的浪涌电流，并确保轨电压以可控斜率激活。 动态电压控制（DVC）支持根据处理器负载对电源电压进行自适应调整，可通过使用通信接口（兼容I²C）直接写入寄存器，或通过可编程输入引脚实现。 可配置的通用输入（GPI）允许在同一应用中为多个DA9121实例选择多个I²C地址。 DA9121集成了过温保护和过流保护功能，可提高系统可靠性，无需外部感应元件。
商品特性
- 2.5 V至5.5 V输入电压
- 0.3 V至1.9 V输出电压
- 4 MHz标称开关频率
- ±1 %精度（静态）
- ±5 %精度（动态）
- 兼容I²C接口（FM+）
- 可编程通用输入输出（GPIO）
- 可编程软启动
- 电压、电流和温度监控
- -40 ℃至+85 ℃环境温度范围
应用领域
- SIPP模块（SoC、DRAM）
- 智能手机
- 平板电脑
- 信息娱乐系统
- 超级本
- Wi-Fi模块
- 游戏机
