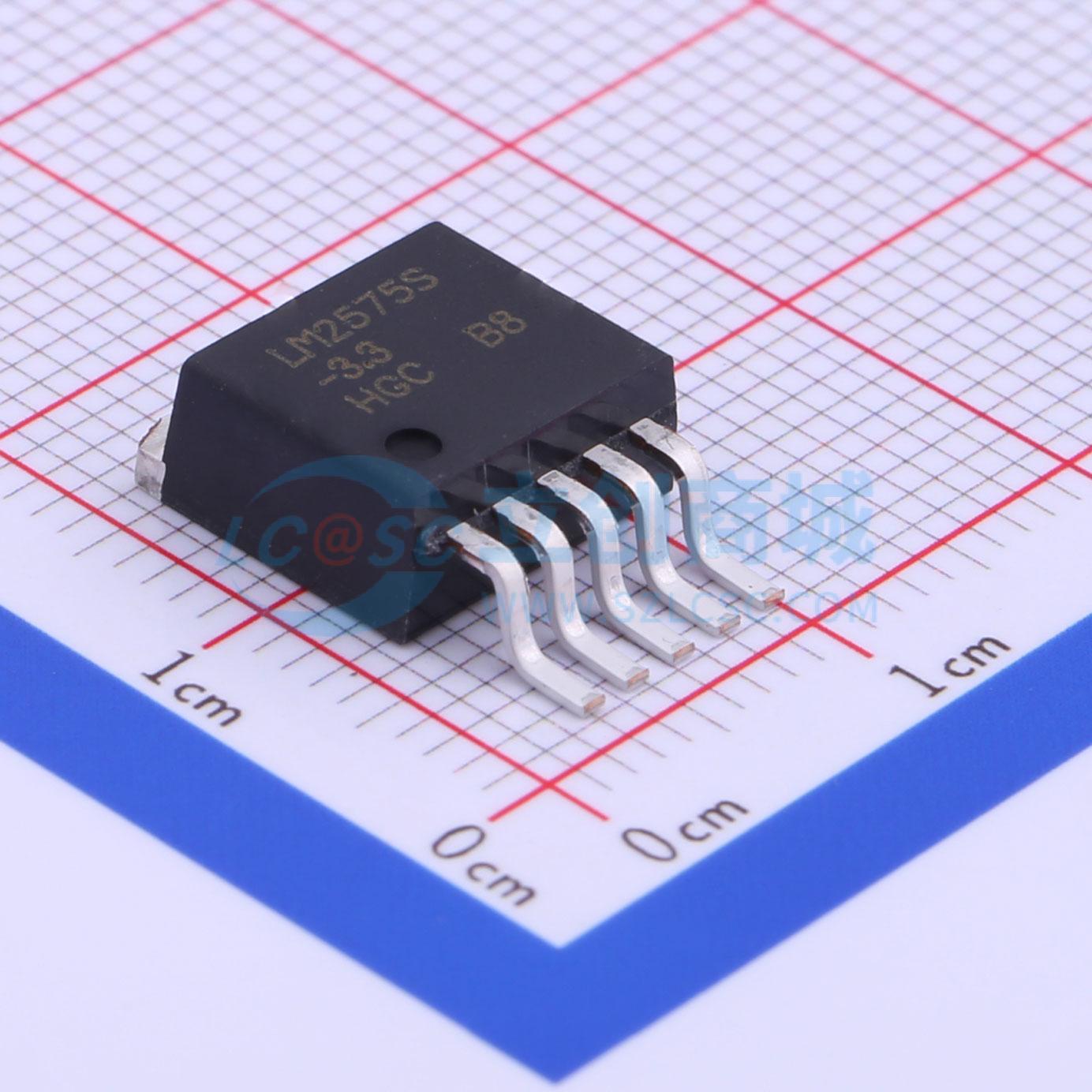

LM2575S-3.3/TR
简单高效降压开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2575是一款简单高效的降压开关稳压器,具有固定3.3V、5V、12V和15V选项,调节精度高达±5%。它支持4.75V到40V的宽输入电压范围,仅需四个外部组件即可工作。内置1A开关,典型开关频率为52kHz,具有热关断和逐周期电流限制保护功能。
- 品牌名称
- HGC(华冠)
- 商品型号
- LM2575S-3.3/TR
- 商品编号
- C340922
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 0.344克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.75V~40V | |
| 输出电压 | 3.3V | |
| 输出电流 | 1A | |
| 开关频率 | 52kHz | |
| 工作温度 | 0℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
LM2575将降压型开关稳压器所需的所有有源功能集成于一个集成电路中，极大地简化了开关电源的设计。LM2575可接受较宽的输入电压范围，提供3.3 V、5 V、12 V、15 V固定输出电压版本或可调输出版本，内置开关可提供1 A负载电流，具有出色的线性和负载调节能力。该器件还具备内部频率补偿、固定频率振荡器、逐周期电流限制和热关断功能。此外，可通过外部ON/OFF引脚实现手动关断。 LM2575是常用三端线性稳压器的理想替代品。因其高效率，可显著减小散热器尺寸，在许多情况下无需使用散热器。LM2575针对多家制造商提供的标准系列电感器进行了优化，工作时仅需额外添加四到六个外部元件，极大地简化了开关电源的设计。
商品特性
- 固定3.3 V、5 V、12 V和15 V输出选项，在电压、负载和温度条件下调节率最大为±5%
- 可调输出选项，范围为1.23 V至37 V，在电压、负载和温度条件下调节率最大为±4%
- 额定输出电流为1 A
- 宽输入电压范围……4.75 V至40 V
- 仅需四个外部元件（固定输出版本），并使用常见的标准电感器
- 52 kHz（典型值）固定频率内部振荡器
- 具备TTL关断功能，待机电流为80 μA（典型值）
- 高效率……高达88%（典型值）
- 热关断和逐周期电流限制保护
应用领域
- 简易高效降压型稳压器
- 线性稳压器的预稳压器
- 板载开关稳压器
- 正到负转换器（升降压型）
