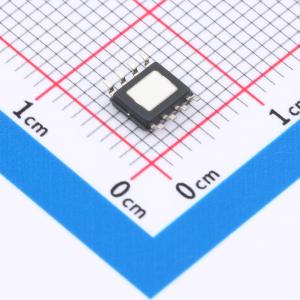

温馨提醒：图片仅供参考，商品以实物为准
LV14240DDAR
降压型 2A 4V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款具有集成式高侧MOSFET的降压稳压器。该器件具有4V至40V的宽输入范围，适用于从工业到汽车各类应用中非稳压电源的电源调节。该稳压器的可调开关频率范围较宽，这使得效率或外部元件尺寸能够得到优化。内部环路补偿意味着用户不用承担设计环路补偿组件的枯燥工作。该特性还能够以尽可能地减少器件的外部元件数。利用精密使能端输入可以简化稳压器控制和系统电源时序。该器件还内置多种保护特性：逐周期电流限制保护、应对功耗过大的热感测和热关断保护，以及输出过压保护。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LV14240DDAR
- 商品编号
- C29862726
- 商品封装
- SOPowerPAD-8
- 包装方式
- 编带
- 商品毛重
- 0.163克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~40V | |
| 输出电压 | 800mV~32V | |
| 输出电流 | 2A | |
| 开关频率 | 250kHz~2MHz；200kHz~2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 300uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；频率同步；逐波限流；可调软启动；过流保护 |
商品概述
LV14240 SIMPLE SWITCHER® 功率转换器稳压器是一款易用的降压DC-DC转换器，可在4.0 V至40 V电源电压下工作。LV14240是一款集成了高侧MOSFET的40V、2A降压稳压器，输入范围为4V至40V，该器件设计用于工业到汽车领域的各类应用，可对非规范源进行功率调节。宽可调开关频率范围允许针对效率或外部元件尺寸进行优化。内部环路补偿让用户无需进行繁琐的环路补偿设计，该特性还可最大程度减少器件的外部元件。精密使能输入可简化稳压器控制和系统电源排序。该器件还内置保护功能，包括逐周期电流限制、热感应、过功耗关断以及输出过压保护。器件集成了典型值为100mΩ的高侧MOSFET。
商品特性
- 输入范围4V至40V
- 2A连续输出电流
- 100mΩ高侧MOSFET
- 100ns最小导通时间
- 电流模式控制
- 开关频率可在200kHz至2MHz之间调节
- 可同步至外部时钟
- 内置补偿，易于使用
- 支持高占空比工作
- 精密使能输入
- 1µA关断电流
- 外部软启动
- 具备热保护、过压保护和短路保护
- 采用带PowerPAD™封装的8引脚SOIC封装
应用领域
- 汽车电池稳压
- 工业电源
- 电信与数据通信系统
- 电池供电系统
