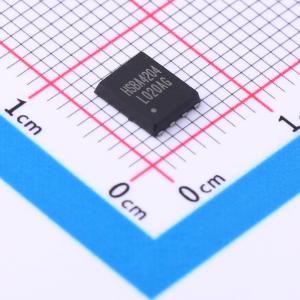

温馨提醒：图片仅供参考，商品以实物为准
HSBA4204
2个N沟道 耐压:40V 电流:30A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HSBA4204是高单元密度沟槽型N沟道MOSFET，可为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。HSBA4204符合RoHS标准和绿色产品要求，100%保证具有抗雪崩能力，并通过了全功能可靠性认证。
- 品牌名称
- HUASHUO(华朔)
- 商品型号
- HSBA4204
- 商品编号
- C2903569
- 商品封装
- PRPAK5x6-8L
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 20mΩ@4.5V | |
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 10.7nC@4.5V | |
| 输入电容(Ciss) | 1.314nF | |
| 反向传输电容(Crss) | 88pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 120pF |
商品概述
该系列器件采用了超级沟槽 II 技术，该技术经过独特优化，可提供最高效的高频开关性能。由于极低的导通电阻 RDS(ON) 和栅极电荷 Qg 组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流应用。
商品特性
- 提供绿色环保器件
- 超低栅极电荷
- 出色的dv/dt效应抑制能力
- 先进的高单元密度沟槽技术
应用领域
- 直流 - 直流转换器
- 非常适合高频开关和同步整流
