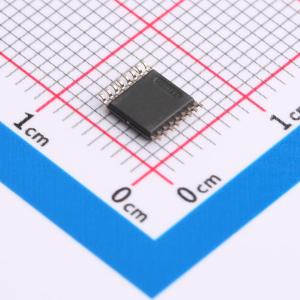

温馨提醒：图片仅供参考，商品以实物为准

TMUX6212PWR

36V具有1.8V逻辑电平的低RON、1:1(SPST)4通道精密开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMUX6212 具有 1.8V 逻辑电平控制的 36V、低 RON、1:1 四通道多路复用器
品牌名称: TI(德州仪器)
商品型号: TMUX6212PWR
商品编号: C2902526
商品封装: TSSOP-16-175mil
包装方式: 编带
商品毛重: 0.265克(g)

商品参数

商品概述

TMUX6211、TMUX6212 和 TMUX6213 是互补金属氧化物半导体 (CMOS) 开关，具有四个独立可选的 1:1 单极单掷 (SPST) 开关通道。该器件支持单电源（4.5V 至 36 V）、双电源（±4.5V 至 ±18 V）或非对称电源（例如，VDD = 12V，VSS = -5V）。TMUX621x 可支持源极 (Sx) 和漏极 (Dx) 引脚上 VSS 到 VDD 范围的双向模拟和数字信号。 TMUX621x 的开关通过 SELx 引脚上适当的逻辑控制输入控制。TMUX621x 是精密开关和多路复用器系列器件，具有非常低的导通和关断泄漏电流，因此可用于高精度测量应用。

商品特性

双电源电压范围：±4.5V 至 ±18V
单电源电压范围：4.5V 至 36V
低导通电阻：2Ω
高电流支持：330mA（最大值）(WQFN)
高电流支持：220mA（最大值）(TSSOP)
-40°C 至 +125°C 工作温度
兼容 1.8V 逻辑电平
逻辑引脚上的集成下拉电阻器
失效防护逻辑
轨至轨运行
双向运行

应用领域

采样保持电路
反馈增益开关
信号隔离
现场发送器
可编程逻辑控制器 (PLC)
工厂自动化和控制
超声波扫描仪
患者监护和诊断
心电图 (ECG)
数据采集系统 (DAQ)
半导体测试设备
LCD 测试
仪表：实验室、分析、便携
超声波智能仪表：水表和燃气表
光纤网络
光学测试设备

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交32单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	4
	工作电压	4.5V~36V；-4.5V~18V
	导通时间(ton)	100ns

	属性	参数值
	导通电阻(Ron)	2Ω
	关闭时间(toff)	80ns
	工作温度	-40℃~+125℃
	带宽	56MHz
	传播延迟(tpd)	270ps
