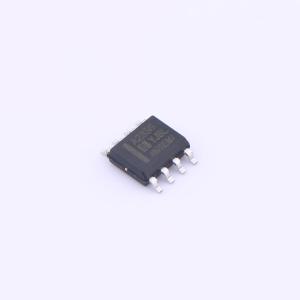

温馨提醒：图片仅供参考，商品以实物为准
OPA2335M/TR
带RF滤波器的1.5MHz零漂移CMOS轨到轨输入输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPAx335 放大器是单/双电源、微功耗、零漂移 CMOS 运算放大器，该放大器带宽为 1.5MHz，具备轨到轨输入和输出能力，单电源工作电压范围为 2.1V 至 5.5V。OPAx335 采用斩波稳定技术，可提供极低的失调电压（最大小于 5μV），且温度漂移近乎为零。每路放大器的静态电源电流低至 320nA，输入偏置电流低至 20pA，使其成为低失调、低功耗和高阻抗应用的理想选择
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- OPA2335M/TR
- 商品编号
- C2902518
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 增益带宽积(GBP) | 1.5MHz | |
| 输入偏置电流(Ib) | 20pA | |
| 输入失调电压(Vos) | 5uV | |
| 共模抑制比(CMRR) | 110dB | |
| 压摆率(SR) | 0.84V/us | |
| 输出电流 | 30mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 50nV/℃ | |
| 静态电流(Iq) | 320uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.1V~5.5V | |
| 双电源(Vee ~ Vcc) | 1.05V~2.75V；-2.75V~-1.05V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 49nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 10pA |
商品概述
OPAx335放大器是单/双电源、微功耗、零漂移CMOS运算放大器，该放大器带宽为1.5MHz，具备轨到轨输入和输出，单电源工作电压范围为2.1V至5.5V。OPAx335采用斩波稳定技术，可提供极低的失调电压（最大小于5μV），且温度漂移近乎为零。每个放大器的静态电源电流低至320μA，输入偏置电流极低，仅为20pA，使其成为低失调、低功耗和高阻抗应用的理想选择。OPAx335具有出色的共模抑制比（CMRR），且不存在传统互补输入级的交越问题。这种设计在驱动模数转换器（ADC）时性能卓越，不会降低差分线性度。 OPA335提供SOT23 - 5和SOP8封装。OPA2335提供MSOP8和SOP8封装。在所有电源电压下，扩展温度范围为 - 40°C至 + 125°C，为设计提供了更大的灵活性。
商品特性
- 单电源工作电压范围：+2.1V ~ +5.5V
- 轨到轨输入/输出
- 增益带宽积：1.5MHz（典型值，@25°C）
- 低输入偏置电流：20pA（典型值，@25°C）
- 低失调电压：5μV（最大值，@25°C）
- 静态电流：每个放大器320μA（典型值）
- 工作温度： - 40°C ~ +125°C
- 零漂移：0.05μV/°C（最大值）
- 内置射频抗电磁干扰（EMI）滤波器
- 小封装：
- OPA335提供SOT23 - 5和SOP - 8封装
- OPA2335提供MSOP - 8和SOP - 8封装
应用领域
- 传感器应用
- 手持式测试设备
- 温度测量
- 电池供电仪器
- 电子秤
