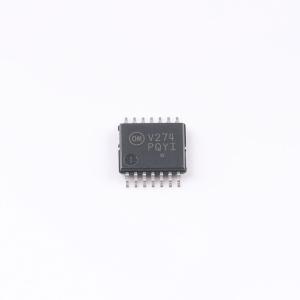

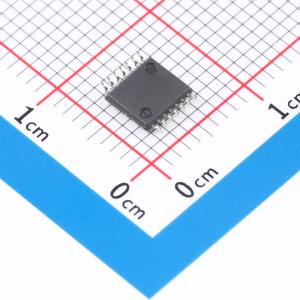

温馨提醒：图片仅供参考，商品以实物为准
TLV274DTBR2G
轨到轨输出，3 MHz带宽运算放大器
- 描述
- 运算放大器提供轨到轨输出操作。输出可以在距正轨 320mV 和距负轨 50mV 的范围内摆动。这种轨到轨操作使用户能够充分利用整个电源电压范围，同时利用 3MHz 的带宽。运算放大器可以在低至 2.7V 的电源电压下工作，温度范围为 -40℃ 至 125℃
- 品牌名称
- onsemi(安森美)
- 商品型号
- TLV274DTBR2G
- 商品编号
- C2902316
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.494克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 3MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 2.8V/us | |
| 输入偏置电流(Ib) | 200pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2pA | |
| 噪声密度(eN) | 30nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 145dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 405uA | |
| 输出电流 | 65mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~16V | |
| 双电源(Vee~Vcc) | 36V |
商品概述
TLV/NCV27x 运算放大器提供轨到轨输出操作。输出可在距正轨 320 mV 和距负轨 50 mV 的范围内摆动。这种轨到轨操作使用户能够在利用 3 MHz 带宽的同时，充分利用整个电源电压范围。该运算放大器可在 -40℃ 至 125℃ 的温度范围内，以低至 2.7 V 的电源电压运行。高带宽提供了 2.4 V/μs 的压摆率，同时仅消耗 550 μA 的静态电流。同样，该运算放大器可在高达 16 V（单电源）和 36 V（双电源/四通道）的电源电压下运行，使其非常适合广泛的电池供电应用。由于这是一款 CMOS 器件，它具有高输入阻抗和低偏置电流，非常适合与各种信号传感器接口。此外，它采用多种紧凑型封装，具有不同的引脚排列样式，可用于高密度 PCB。
商品特性
- 轨到轨输出
- 宽带宽：3 MHz
- 高压摆率：2.4 V/μs
- 宽电源范围：2.7 V 至 16 V（TLV271），36 V（TLV/NCV272/274）
- 低电源电流：550 μA
- 低输入偏置电流：45 pA
- 宽温度范围：-40℃ 至 125℃
- TSOP - 5、Micro - 8、SOIC - 8、SOIC - 14、TSSOP - 14 封装
- 适用于汽车及其他需要独特场地和控制变更要求的应用的 NCV 前缀；符合 AEC - Q100 标准且具备 PPAP 能力
- 这些器件无铅、无卤素/无溴化阻燃剂，符合 RoHS 标准
应用领域
- 笔记本电脑
- 便携式仪器
- 信号调理
- 汽车
- 电源
- 电流感应
