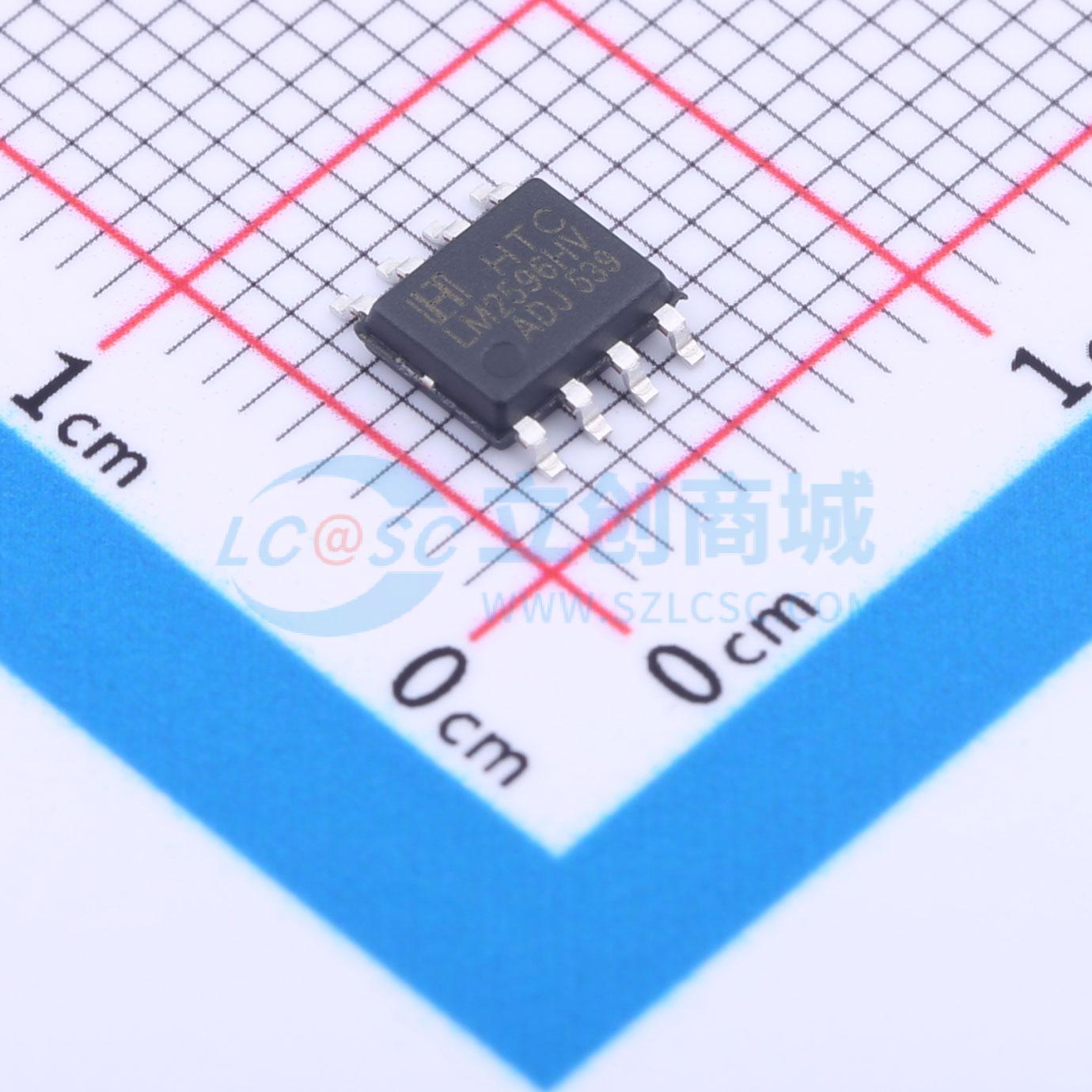

温馨提醒：图片仅供参考，商品以实物为准
LM2596HVGDP-ADJ
60V输入、3A输出、150kHz固定频率降压型开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2596HV系列稳压器是单片集成电路,提供所有用于降压（buck）开关稳压器的主动功能,能够驱动3A负载,具有出色的线路和负载调节性能。提供3.3V、5V、12V固定输出电压版本和可调输出版本。
- 品牌名称
- HTC
- 商品型号
- LM2596HVGDP-ADJ
- 商品编号
- C2902317
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | 1.23V~57V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | - | |
| 输出类型 | 可调 |
商品概述
LM2596HV系列稳压器是单片集成电路，具备降压（buck）开关稳压器所需的所有有源功能，能够驱动3A负载，且具有出色的线性和负载调节能力。这些器件提供3.3V、5V、12V固定输出电压版本以及可调输出版本。 采用标准5引脚TO - 220封装和5引脚TO - 263表面贴装封装。 具备外部关断功能，典型待机电流为30μA。输出开关包含逐周期电流限制、热关断以及输出短路保护功能，可在故障条件下提供全面保护。
商品特性
- 3.3V、5V、12V及可调输出版本
- 可调版本输出电压范围为1.23V至57V
- 在线性和负载条件下最大误差为±4%
- 提供TO - 220、TO - 263和SOP - 8PP封装
- 保证3A输出负载电流
- 输入电压范围最高可达60V
- 仅需4个外部元件
- 出色的线性和负载调节规格
- 150kHz固定频率内部振荡器
- 低功耗待机模式，典型待机电流ISTB为30uA
- 高效率
- 热关断和电流限制保护
- 通过将频率降低3倍实现输出短路保护
应用领域
- 简单高效的降压（buck）稳压器
- 线性稳压器的高效预稳压器
- 板载开关稳压器
