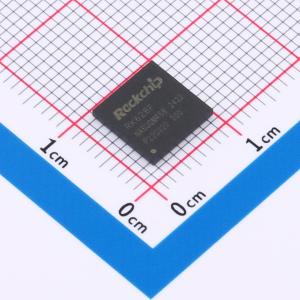

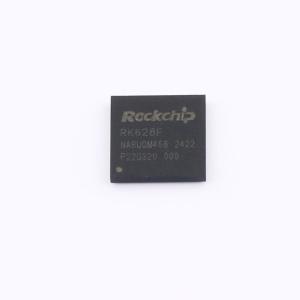

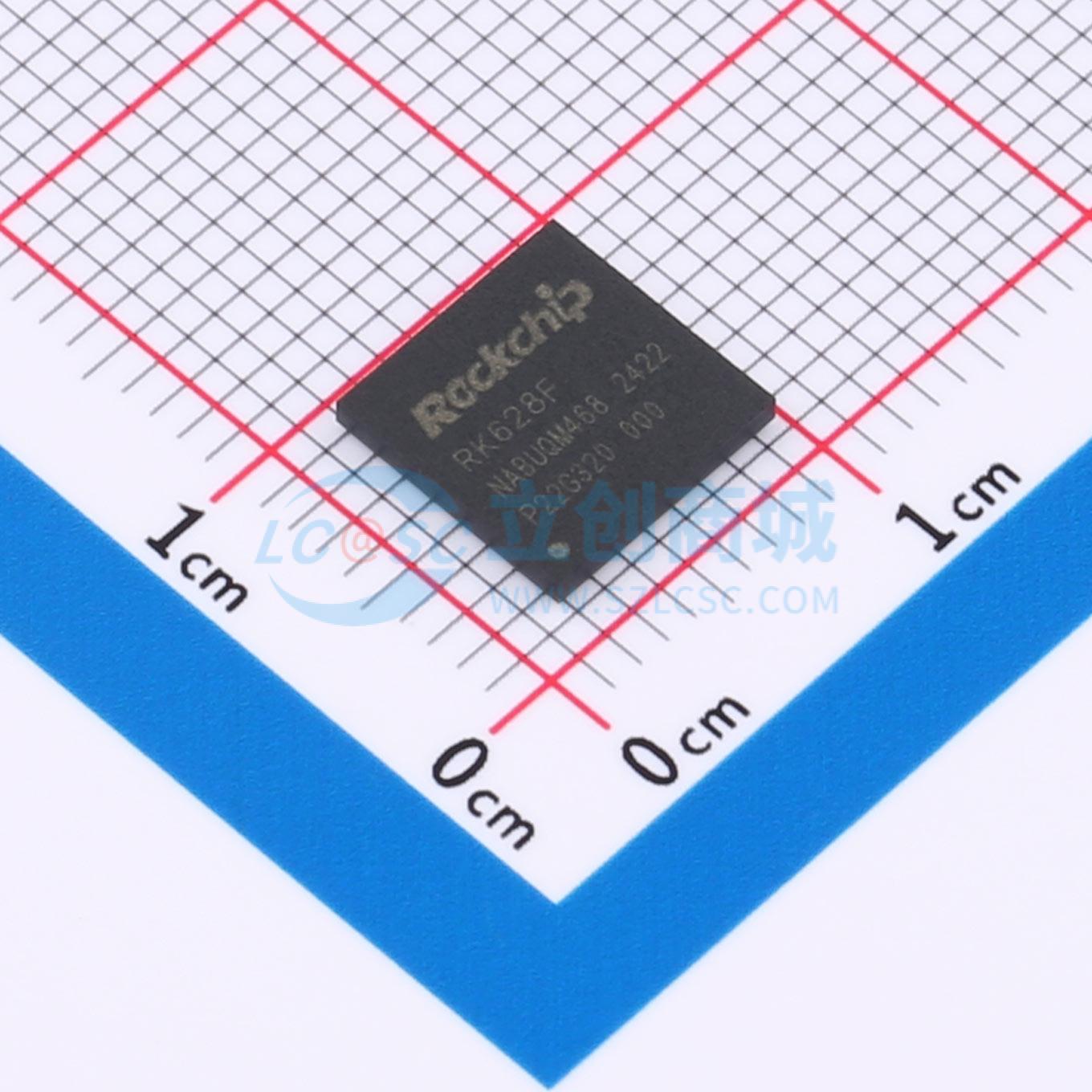

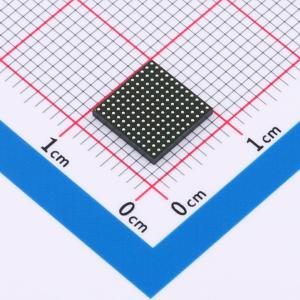

RK628F

RK628F是一款高集成度接口芯片，内部具备缩放器，可支持HDMI/并行RGB/BT.1120作为输入，双MIPI/双LVDS/GVI（通用视频接口）/并行RGB/BT.1120作为输出。其关键应用场景为为RK3288/RK3399/RK3588等原始应用处理器扩展显示输出端口，或提供HDMI输入接口。

• 视频输入接口：
  • HDMI RX接口：
    • 符合HDMI 1.4/HDMI 2.0标准
    • 支持HDCP 1.4
    • 支持每分量8/10位视频格式，如rgb888/yuv444/yuv422/yuv420
    • 支持最大分辨率4096x2160@60fps
    • 支持高达600MHz的数据速率，每通道PHY比特率为6Gbps
    • 支持3.3/5V的DDC总线I2C主接口
    • 支持EDID和CEC功能，支持DVI
• 视频输出接口：
  • HDMI TX接口：
    • 支持包括480p/720p/1080p在内的所有DTV分辨率
    • 支持25MHz至148.5MHz的数据速率
    • TMDS Tx驱动器，具备可编程输出摆幅、电阻值和预加重功能
    • 3.3/5V的DDC总线I2C主接口
    • HDMI发射控制器也支持EDID和CEC功能
  • MIPI TX接口DSI：
    • 符合MIPI DPHY V1.2标准
    • 支持将DPI接口颜色编码映射到24位接口
    • 每通道最多4条D-PHY数据通道
    • 支持高达1.3Gbps的数据速率
    • 支持双通道DSI
  • CSI：
    • 符合MIPI DPHY V1.2标准
    • 支持格式：YUV422
    • 最多4条D-PHY数据通道
    • 支持高达1.3Gbps的数据速率
    • 支持双通道CSI
  • GVI TX接口：
    • 支持高达3.75Gbps的数据速率（有效数据速率3Gbps）
    • 支持1/2/4/8通道
    • 支持输出通道灵活映射
    • 支持1/2分段模式
  • LVDS TX接口：
    • 符合标准TIA/EIA-644-A LVDS标准
    • 支持高达1Gbps的数据速率
    • 支持8位格式1、格式2、格式3显示模式，支持6位显示模式
    • 支持双通道LVDS
• TX/RX适配器：
  • HDMI TX和HDMI RX之间的HDP信号交互
  • 支持HDMI TX CEC功能
  • 支持RX HDCP1.4内部密钥存储器，可读写
  • 支持HDMI RX/TX
  • 支持片上EDID存储器，可读写
• 后处理：
  • RGB2YUV
  • YUV2RGB、YUV2VYU色彩空间转换矩阵
• 显示接口：
  • 并行显示接口：30位（RGB/YUV）
  • 异步输出像素时钟（需要PLL）
  • 灵活的显示时序设置
  • 可配置边框黑边区域
• 缩小缩放：
  • 最大输入分辨率：4096x2160
  • 任意非整数缩放比例
  • 支持两种
