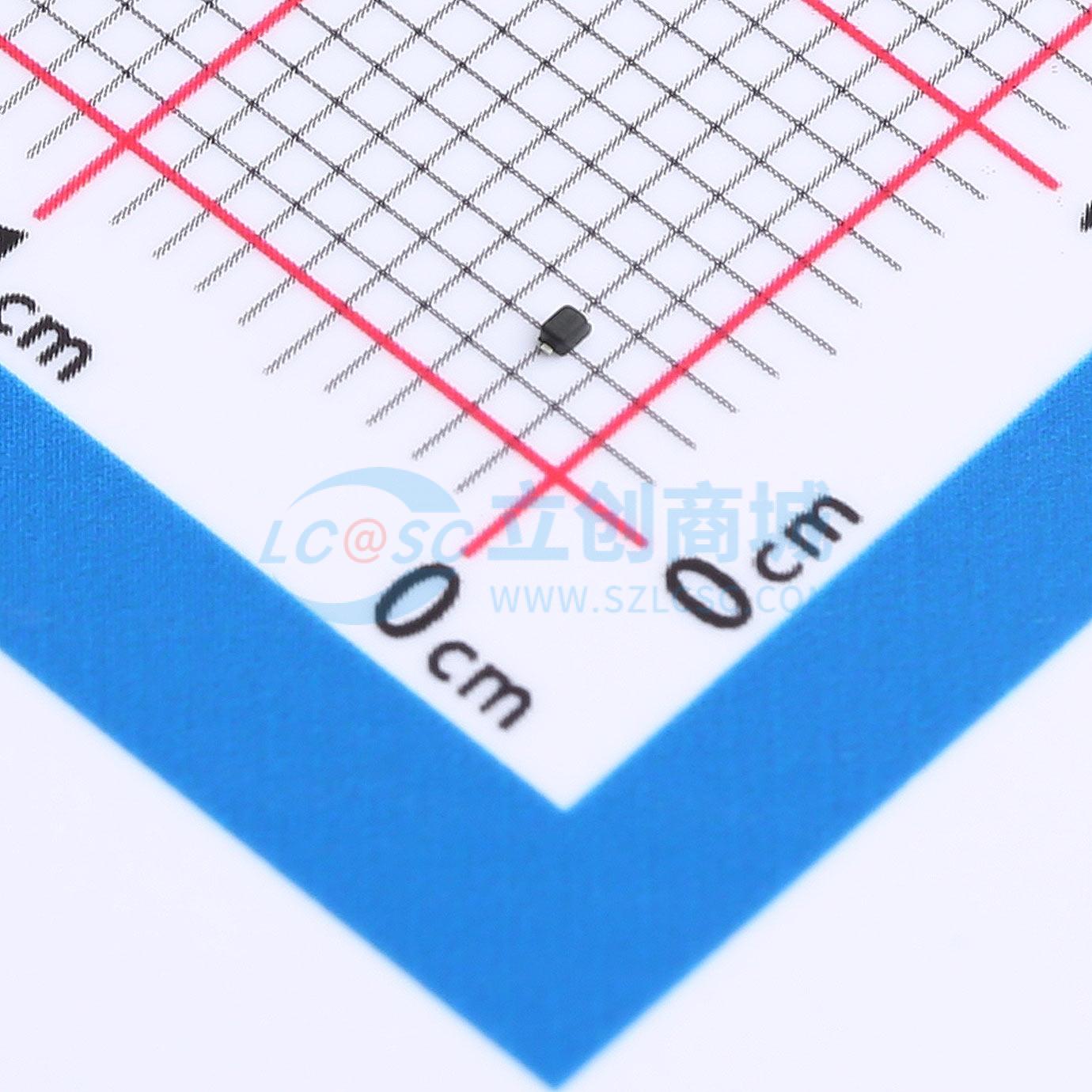

温馨提醒：图片仅供参考，商品以实物为准

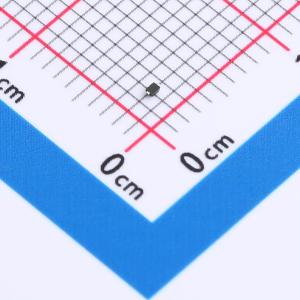

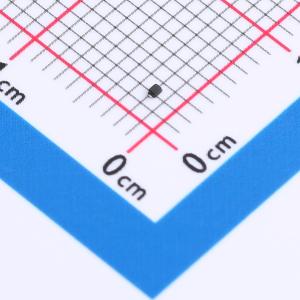

ESD9L5.0ST5G
单向ESD 5V截止 峰值浪涌电流：4.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 5V 单向 IPP:4.5A
- 品牌名称
- DOWO(东沃)
- 商品型号
- ESD9L5.0ST5G
- 商品编号
- C29779760
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.010063克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品特性
- 单线路单向ESD保护
- 100瓦峰值脉冲功率（tp = 8/20μs）
- 工作电压：5V
- 结电容：0.5pF（典型值）
- 低钳位电压
- 低泄漏电流
- IEC 61000-4-2 ±8kV接触放电 ±15kV空气放电
- IEC 61000-4-5（雷击）4.5A（8/20μs）
应用领域
- 数字视频接口（DVI）
- LVDS
- USB 2.0
- 高清晰度多媒体接口（HDMI）
