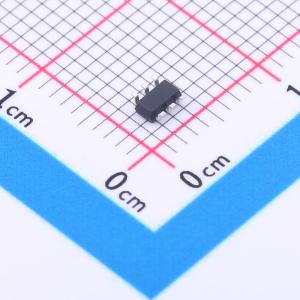

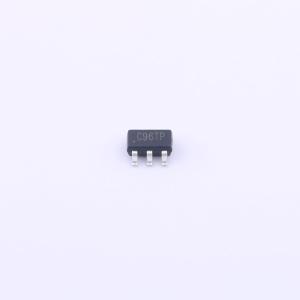

温馨提醒：图片仅供参考，商品以实物为准
AZC099-04S
5V截止 峰值浪涌电流：4.7A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：超低电容：典型值0.3pF（I/O到I/O）。 超低泄漏：纳安级别。 低工作电压：5V。应用：USB 2.0和USB 3.0端口
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- AZC099-04S
- 商品编号
- C2901324
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4.7A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 80nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 0.3pF |
商品特性
- 超低电容：典型值0.3pF（/O至1/O）
- 超低泄漏：纳安级
- 低工作电压：5V
- 低钳位电压
- 可保护多达4条数据线和1条电源线
- 符合以下标准：
- IEC61000 - 4 - 2（ESD）抗扰度测试 空气放电：±25kV 接触放电：±20kV
- IEC61000 - 4 - 4（EFT）40A（5/50ns）
- IEC61000 - 4 - 5（雷击）：4.7A（8/20μs）
- 符合ROHS标准
应用领域
- USB 2.0和USB 3.0端口
- USB OTG
- 数字视频接口（DVI）
- 显示器和平板显示器
- PCI Express和串行SATA端口
- 千兆以太网
- IEEE1394火线端口
- 消费类产品（机顶盒、DVD、数码相机、数码摄像机等）
