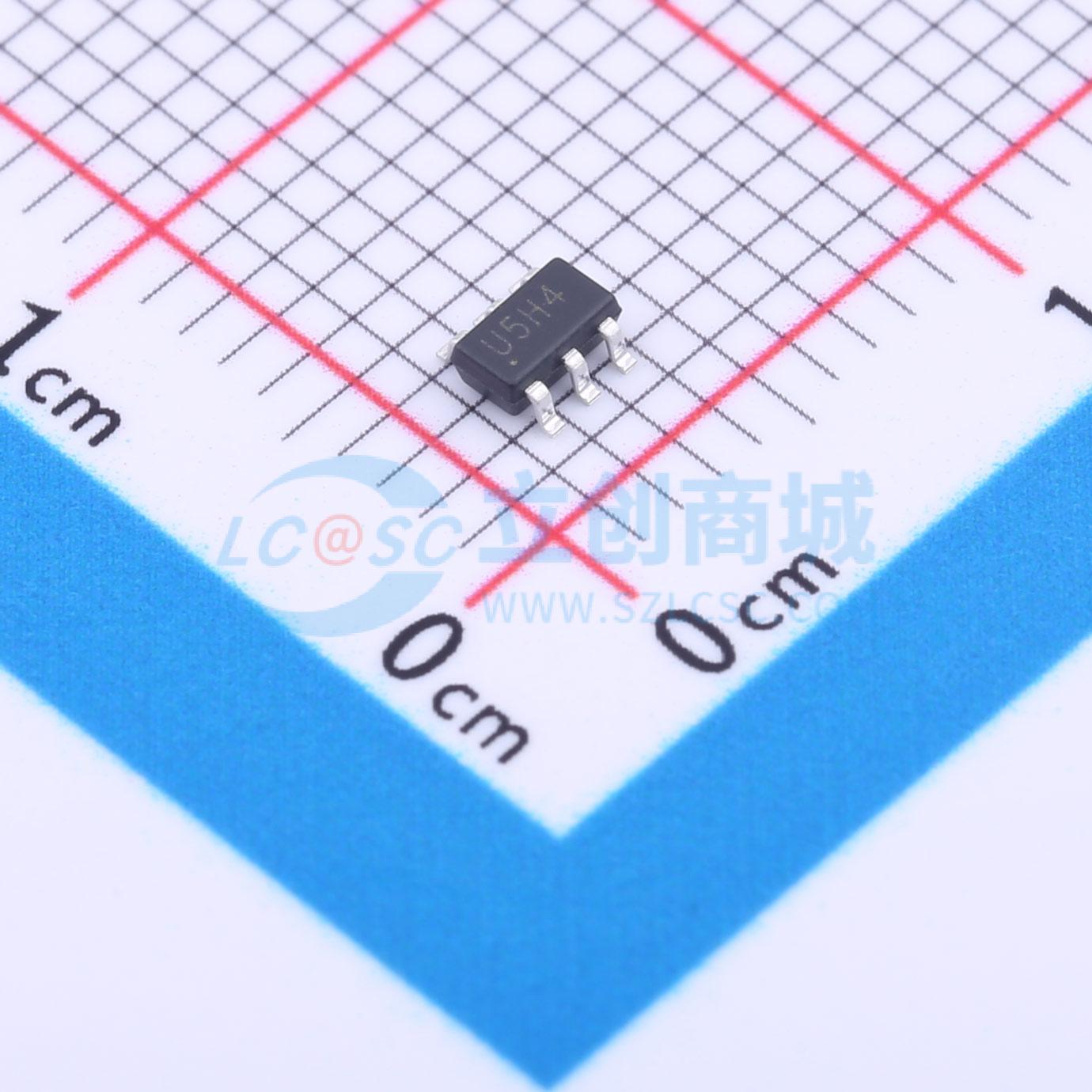

温馨提醒：图片仅供参考，商品以实物为准
ESDU5V0H4
单向ESD 5V截止 峰值浪涌电流：4.7A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VRWM:5V, IPP:4.7A, CJ:0.8pF
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESDU5V0H4
- 商品编号
- C2901330
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4.7A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 80nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4；IEC 61000-4-5 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品特性
- 超低电容：典型值 0.3pF（/O 到 I/O）
- 超低泄漏：纳安级
- 低工作电压：5V
- 低钳位电压
- 最多可保护 4 条数据线和 1 条电源线
- 符合以下标准：
- IEC61000 - 4 - 2（ESD）抗扰度测试 空气放电：±25kV 接触放电：±20kV
- IEC61000 - 4 - 4（EFT）40A（5/50ns）
- IEC61000 - 4 - 5（雷击）：4.7A（8/20μs）
- 符合 ROHS 标准
应用领域
- USB 2.0 和 USB3.0 端口
- USB OTG
- 数字视频接口（DVI）
- 显示器和平板显示器
- PCI Express 和串行 SATA 端口
- 千兆以太网
- IEEE1394 火线端口
- 消费类产品（机顶盒、DVD、数码相机、数码摄像机等）
