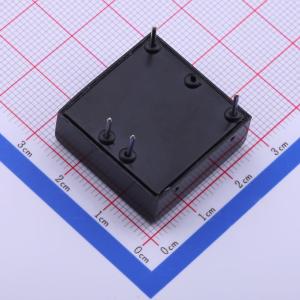

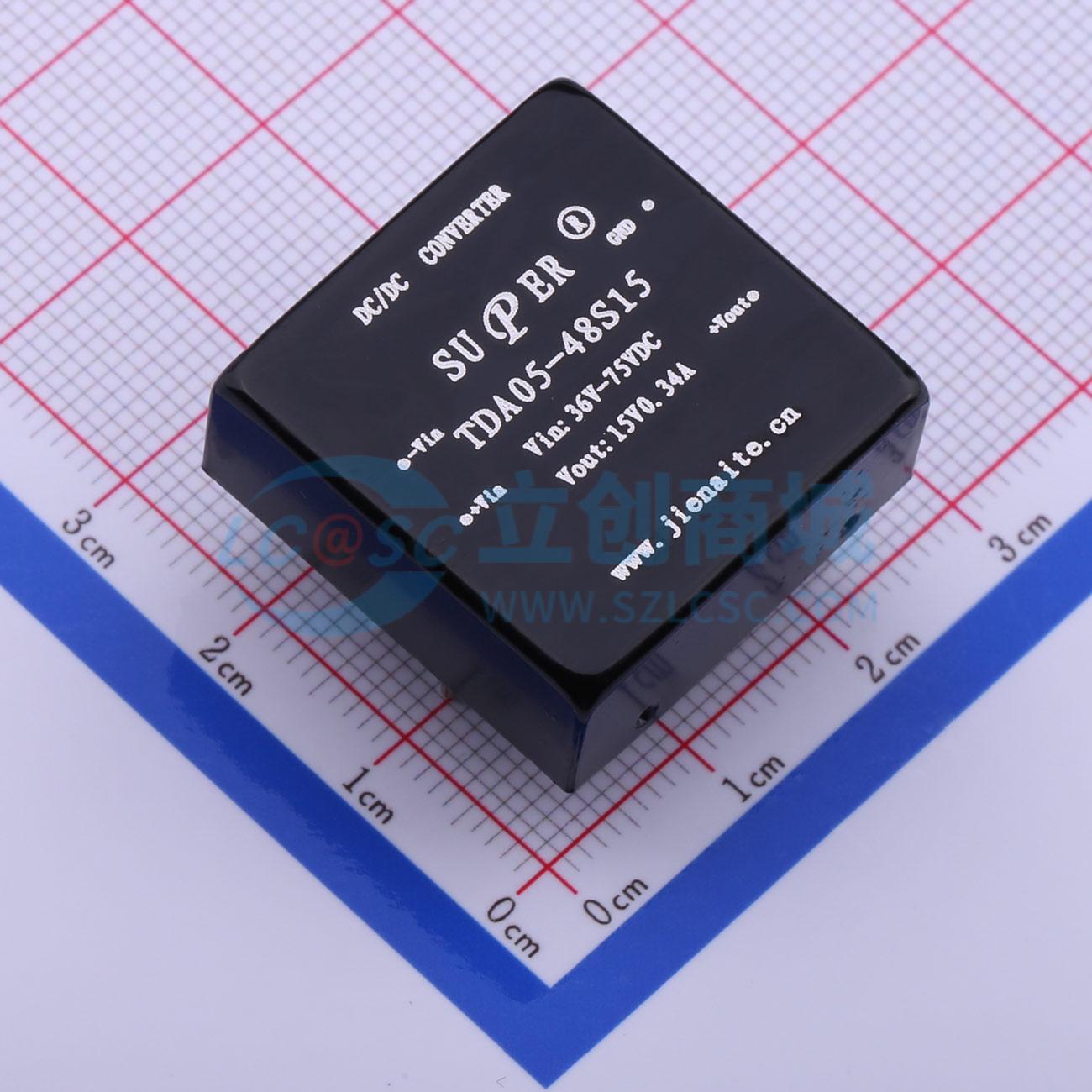

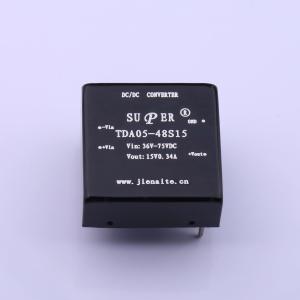

温馨提醒：图片仅供参考，商品以实物为准
TDA05-48S15
36V~75V 15V 340mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 隔离稳压电源，DC-DC芯片，15V,功率5W,输入范围36-72V，1*1体积 Through Hole,25.4x25.4x10.2mm
- 品牌名称
- SUPER(杰耐特)
- 商品型号
- TDA05-48S15
- 商品编号
- C336890
- 商品封装
- DIP,25.4x25.4mm
- 包装方式
- 盒装
- 商品毛重
- 15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 工作电压(Vin) | 36V~75V | |
| 转换效率 | 85% | |
| 输出电压(Vout) | 15V | |
| 输出电流(最大值) | 340mA | |
| 特性 | 过流保护；欠压保护 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 300kHz | |
| 纹波噪声 | 150mVp-p | |
| 长度 | 25.4mm | |
| 宽度 | 25.4mm | |
| 高度 | 10.2mm |
商品特性
- 输入电压范围：36DC - 75VDC
- 标称输入电压：48VDC
- 输入欠压保护：低于低端输入电压保护，自动恢复
- 标称输出电压：Vout1/+15VDC
- 标称输出电流：Iout1/0.34A
- 输出电压精度：±1%（平衡带载）
- 源效应：±0.3%（输入电压从低端至高端变化时）
- 负载效应：±0.5%（20%至100%负载变化时）
- 输出过流保护：不低于120%标称输出电流，自动恢复
- 纹波噪声：≤150mVp - p（20M带宽示波器）
- 温度系数：±0.02%/°C（最大值）
- 效率：85% (典型值)
- 开关频率：300KHz
- 隔离电压：输入至输出（1分钟漏电流 < 1 mA）500VDC
- MTBF：200000小时
- 工作温度：-40°C ~ +85°C
- 最大壳温：+95°C
- 存储温度：-40°C ... +100°C
- 相对湿度：10% ~ 90%
