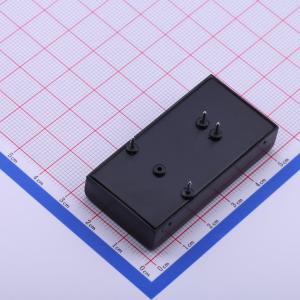

温馨提醒：图片仅供参考，商品以实物为准
TDB10-12S12
输入输出特性及环境特性
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DC-DC转换器，电源芯片，12V输入，12V输出，2:1, 9V-18V,10W Through Hole,50.8x25.4x10.16mm
- 品牌名称
- SUPER(杰耐特)
- 商品型号
- TDB10-12S12
- 商品编号
- C336896
- 商品封装
- DIP,50.8x25.4mm
- 包装方式
- 盒装
- 商品毛重
- 24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 9V~18V | |
| 输出电压精度 | ±1% | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 840mA | |
| 转换效率 | 86% |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 300kHz | |
| 纹波噪声 | 120mVp-p | |
| 特性 | 欠压保护；过流保护 | |
| 长度 | 50.8mm | |
| 宽度 | 25.4mm | |
| 高度 | 10.6mm | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 输入电压范围：9VDC - 18VDC
- 标称输入电压：12VDC
- 输入欠压保护：低于低端输入电压保护，自动恢复
- 标称输出电压：Vout/+12VDC
- 标称输出电流：Iout:0.84A
- 输出电压精度：Vout/±1%
- 源效应：±0.2%（输入电压从低端至高端变化时的最大值）
- 负载效应：±0.5%（20%至100%负载变化时的最大值）
- 输出过流保护：不低于120%标称输出电流保护，自动恢复
- 纹波噪声：≤120mVp·p(20M示波器)
- 温度系数：±0.02%/°C（最大值）
- 效率：86% (典型值)
- 开关频率：300KHz
- 隔离电压：输入至输出（1分钟漏电流 < 0.5 mA）500VDC
- MTBF：200000小时
- 工作温度：-40°C ~ +85°C
- 最大壳温：+95°C
- 存储温度：-40°C～+120°C
- 相对湿度：10%～90%
