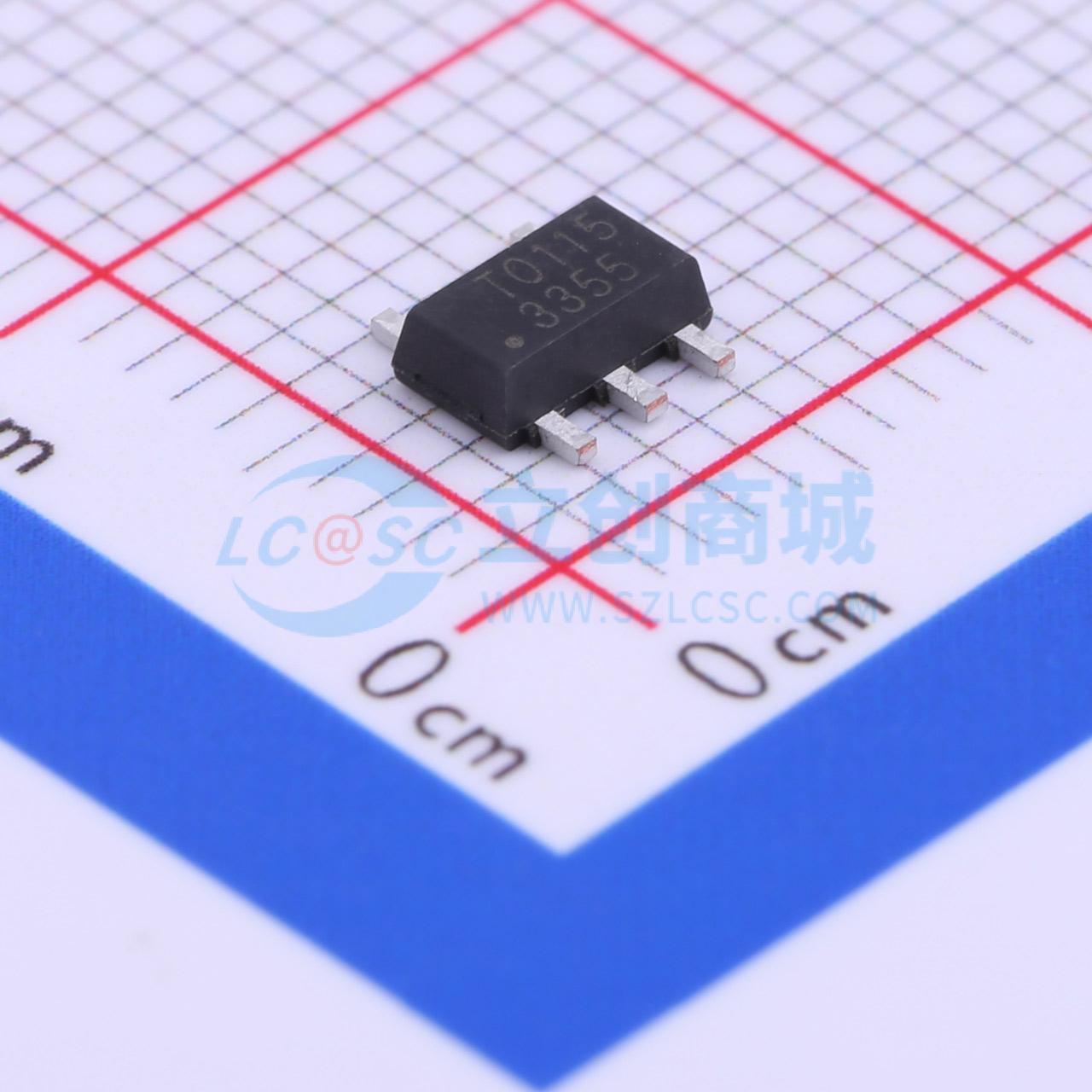

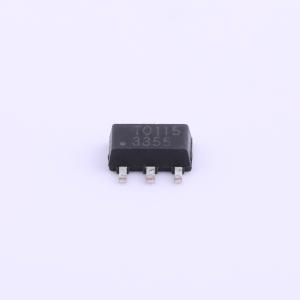

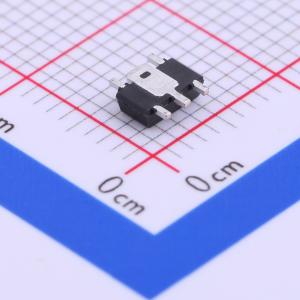

温馨提醒：图片仅供参考，商品以实物为准
SN3355GP05E
降压型驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- ISSI(美国芯成)
- 商品型号
- SN3355GP05E
- 商品编号
- C336597
- 商品封装
- SOT-89-5
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 6V~40V | |
| 开关频率 | 1kHz~1MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+105℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | 3% |
商品概述
SN3355是一款降压型电感电流连续模式驱动芯片，适用于电源电压高于一颗或一串LED所需电压的应用场合。芯片的输入电压范围为6V至40V，输出电流高达1A。 SN3355内部集成功率管，采用高位电流检测，可以通过外部电阻Rs设置平均工作电流。 输出电流还可以通过在ADJ引脚加控制信号来设置。ADJ引脚可以接受直流电压或者PWM信号的控制。这将提供直流或是连续脉冲形式的输出电流。 当ADJ引脚电压低于0.2V时芯片将关断，并进入低功耗模式。 芯片使用SOT89-5封装，可在 -40°C~+105°C的环境温度下工作。
商品特性
- 输出电流高达1A
- 高效率（高达97%）
- 工作电压范围：6V~40V
- 芯片内部集成40V功率管
- 极少的外围器件
- 3%的输出电流精确度
- 两种方式（直流电压/PWM）实现调光功能
- 高达1MHz的开关频率
- 固有LED开路/短路保护功能
- 过热保护
- 调光比可达1200：1
应用领域
- LED MR16，MR11射灯
- LED路灯
- PAR灯
- 其他LED灯具
