温馨提醒：图片仅供参考，商品以实物为准

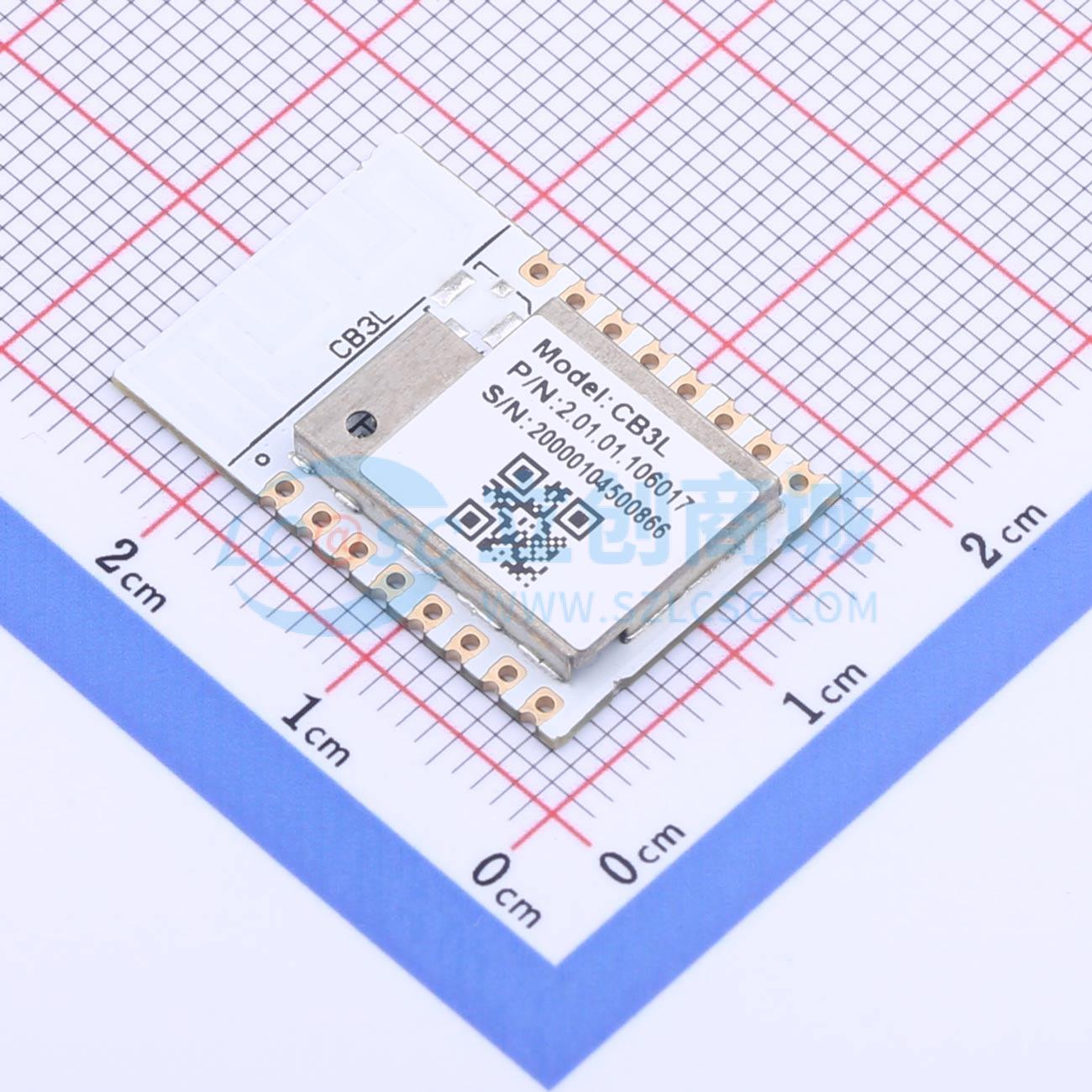

CB3L

Wi-Fi&BLE双模模组

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 代烧录 Wi-Fi&BLE 双模模组，嵌入方式：可贴可插
品牌名称: YTL(亚特联)
商品型号: CB3L
商品编号: C2897588
商品封装: SMD
包装方式: 袋装
商品毛重: 2.71克(g)

商品参数

商品概述

CB3L是一款低功耗嵌入式Wi-Fi模组。它由一个高集成度的无线射频芯片BK7231N和少量外围器件构成，可以支持AP和STA双角色连接，并同时支持低功耗蓝牙连接。 CB3L内置运行速度最高可到120 MHz的32-bit MCU，内置2 Mbyte闪存和256 KB RAM。可以使得模组支持平台云连接，并且MCU专为信号处理扩展的指令使其可以有效地实现音频编码和解码。拥有丰富的外设，如PWM、UART、SPI。多达六路的32位PWM输出使芯片非常适合高品质的LED控制。

商品特性

内置低功耗32位CPU，可以兼作应用处理器
主频支持120MHz
工作电压：3.0V~3.6V
外设：7×GPlOS，1×UART，1×ADC
Wi-Fi连通性
- 802.11 b/g/n
- 通道L-14@2.4GHz
- 支持WEP,WPA/WPA2,WPA/WPA2 PSK (AES)安全模式
- 802.11b模式下最大+16dBm的输出功率
- 支持STA/AP/STA+AP工作模式
- 支持Wi-Fi快连配网和热点配网两种配网方式（包括Android和iOS设备）
- 板载PCB天线，天线峰值增益2.4dBi
- 工作温度：-40°C to 105°C
蓝牙连通性
- 低功耗蓝牙V5.1完整标准
- 蓝牙模式支持6 dBm发射功率
- 完整的蓝牙共存接口
- 板载PCB天线，天线峰值增益2.4dBi

应用领域

智能楼宇
智慧家居/家电
智能插座、智慧灯
工业无线控制
婴儿监控器
网络摄像头
智能公交

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1个/袋，最小起订量 1 个)

个

起订量：1 个1个/袋

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	WiFi模块
	接口类型	GPIO；UART；SPI；PWM
	天线形式	板载PCB天线
	发射功率	16dBm；6dBm
	工作电压	3V~3.6V

	属性	参数值
	接收电流	82mA
	发送电流	300mA
	接收灵敏度	-88dBm；-93dBm
	工作温度	-40℃~+105℃
