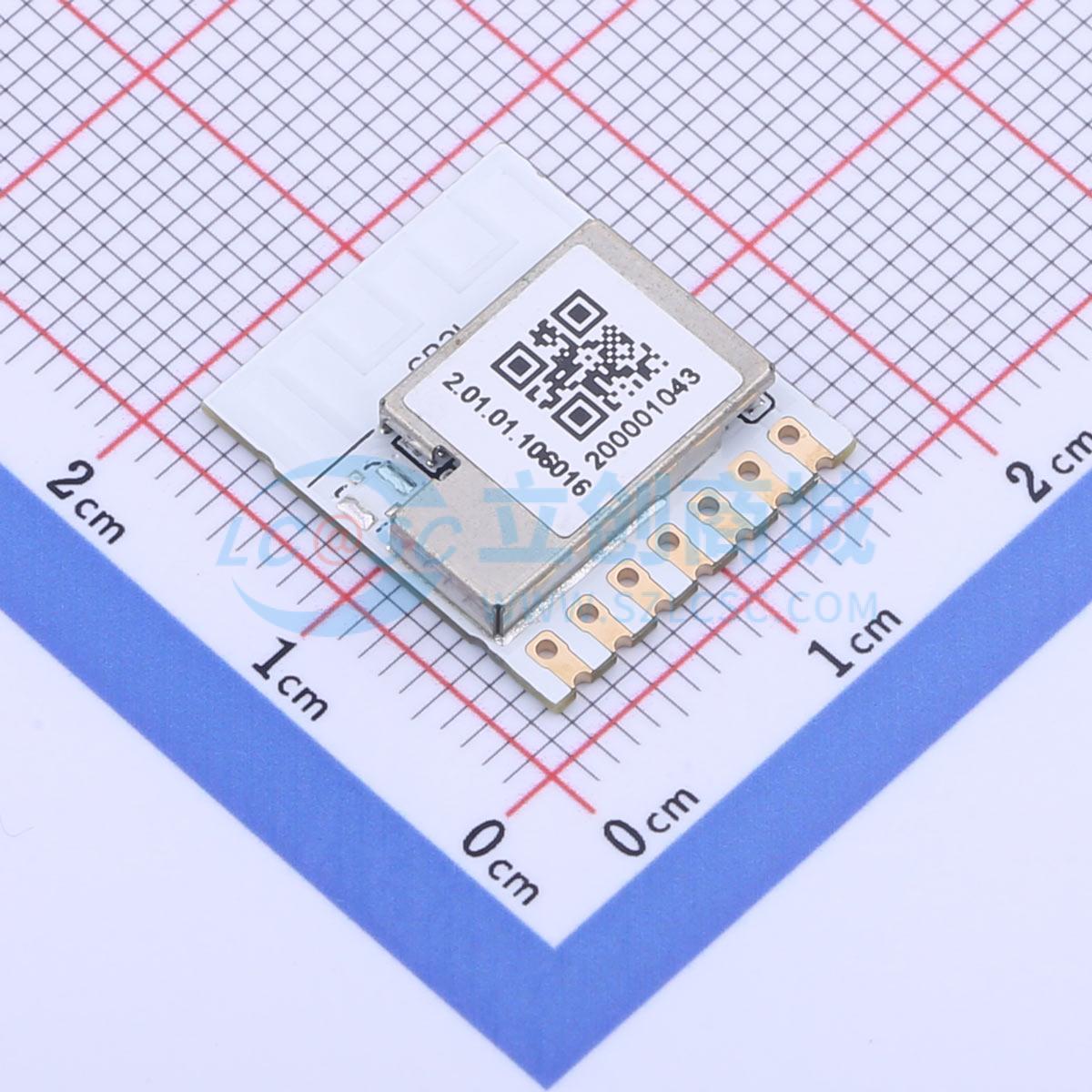

CB2L
Wi-Fi&BLE双模模组
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 代烧录 Wi-Fi&BLE 双模模组，嵌入方式：可贴可插
- 品牌名称
- YTL(亚特联)
- 商品型号
- CB2L
- 商品编号
- C2897589
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 2.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | WiFi模块 | |
| 接口类型 | UART；PWM | |
| 频率 | 2.4GHz | |
| 天线形式 | 板载PCB天线；IPEX接口 | |
| 发射功率 | 16dBm；6dBm |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 接收电流 | 82mA | |
| 发送电流 | 300mA | |
| 接收灵敏度 | -74dBm；-88dBm；-93dBm；-72dBm | |
| 工作温度 | -40℃~+105℃ |
商品概述
CB2L是一款低功耗嵌入式Wi-Fi模组。它由一个高集成度的无线射频芯片BK7231N和少量外围器件构成，可以支持AP和STA双角色连接，并同时支持低功耗蓝牙连接。 CB2L内置运行速度最高可到120 MHz的32-bit MCU，内置2Mbyte闪存和256 KB RAM。可以使得模组支持IoT云连接，并且MCU专为信号处理扩展的指令使其可以有效地实现音频编码和解码。拥有5路32位PWM输出使芯片非常适合高品质的LED控制。
商品特性
- 内置低功耗32位CPU，可以兼作应用处理器
- 主频支持120MHz
- 工作电压：3.0V~3.6V
- 外设：5×PWMs
- Wi-Fi连通性
- 802.11 b/g/n
- 通道1 - 14@2.4GHz
- 支持WEP,WPA/WPA2,WPA/WPA2 PSK (AES)安全模式
- 802.11b模式下最大+16dBm的输出功率
- 支持STA/AP/STA+AP工作模式
- 支持SmartConfig和AP两种配网方式（包括Android和IOS设备）
- 板载PCB天线，天线峰值增益1.9dBi
- 工作温度：-40°C to 105°C
- 蓝牙连通性
- 低功耗蓝牙V5.1完整标准
- 蓝牙模式支持6 dBm发射功率
- 完整的蓝牙共存接口
- 板载PCB天线，天线峰值增益1.9dBi
应用领域
- 智能楼宇
- 智慧家居/家电
- 智能插座、智慧灯
- 工业无线控制
- 婴儿监控器
- 网络摄像头
- 智能公交
