温馨提醒：图片仅供参考，商品以实物为准

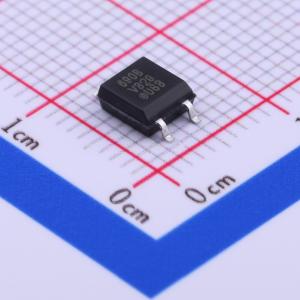

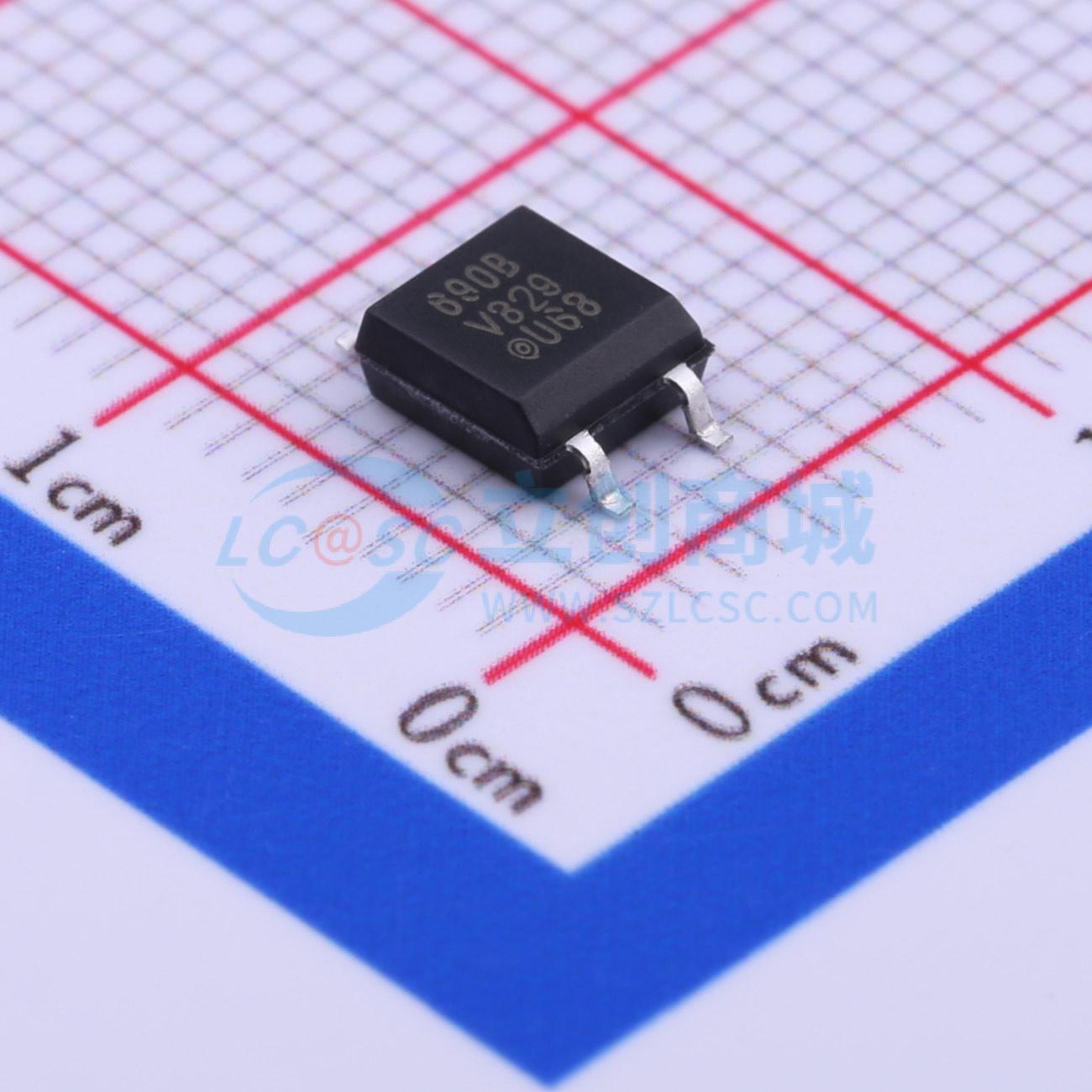

SFH690BT

DC输入隔离电压(rms):3750V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该系列有GaAs红外发射二极管发射器，与硅平面光电晶体管探测器光耦合，并采用4引脚100密耳引脚间距的迷你扁平封装。它具有高电流传输比、低耦合电容和高隔离电压的特点。耦合器件用于两个电气隔离电路之间的信号传输。
品牌名称: VISHAY(威世)
商品型号: SFH690BT
商品编号: C335248
商品封装: SOP-4-2.54mm
包装方式: 编带
商品毛重: 0.241克(g)

商品参数

	属性	参数值
	输出通道数	1
	集射极饱和电压(VCE(sat))	100mV@2mA,10mA
	上升时间(tr)	3us@2mA,100Ω
	下降时间	4us
	工作温度	-55℃~+100℃
	电流传输比(CTR)最小值	100%
	电流传输比(CTR)最大值/饱和值	300%
	正向电流(If)	50mA

商品概述

该系列有GaAs红外发射二极管发射器，与硅平面光电晶体管探测器光耦合，并采用4引脚100密耳引脚间距的迷你扁平封装。它具有高电流传输比、低耦合电容和高隔离电压的特点。耦合器件用于两个电气隔离电路之间的信号传输。该系列仅提供卷带包装，每卷2000个。SFH690AT标记为690A；SFH690BT标记为690B；SFH690CT标记为690C；SFH690DT标记为690D；SFH690ABT标记为690A或690B。

商品特性

SOP（小外形封装）
隔离测试电压3750VRMS (1 s)
高集电极发射极击穿电压，VCEO = 70V
低饱和电压
快速开关时间
温度稳定
低耦合电容
端部可堆叠，0.100" (2.54mm) 间距

应用领域

高密度安装或对空间敏感的PCB
PLCs
电信

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 5 个)

个

起订量：5 个2000个/圆盘

总价金额：

￥ 0.00

近期成交46单

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	光电三极管
	正向压降(Vf)	1.15V
	输出电流	50mA
	隔离电压(Vrms)	3.75kV
	直流反向耐压(Vr)	6V
	负载电压	70V
