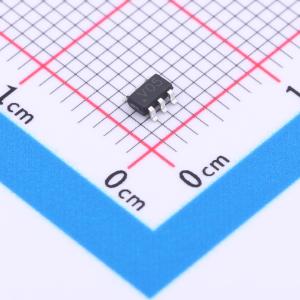

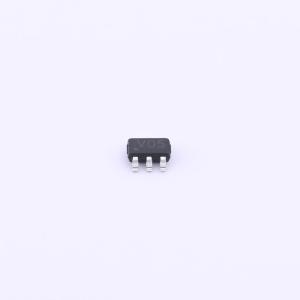

温馨提醒：图片仅供参考，商品以实物为准

KESD0514S6

单向ESD 5V截止峰值浪涌电流：5A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 反向截止电压(Vrwm)：5V 击穿电压(最小值)：6V 峰值脉冲电流(Ipp)@tp=8/20μs：5A 最大钳位电压：28V
品牌名称: KUU
商品型号: KESD0514S6
商品编号: C2892531
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.034克(g)

商品参数

商品概述

KESD0514S6电容极低，最大仅0.4pF，在1GHz频率下几乎无插入损耗。这使该器件非常适合保护高速数据线，如USB 2.0、Firewire、DVI和千兆以太网接口。低电容阵列配置允许用户保护四条高速数据或传输线。低电感结构可在大电流浪涌时将电压过冲降至最低。该器件可满足IEC61000 - 4 - 2标准4级（空气放电±15KV、接触放电±8KV）的ESD抗扰度要求。此器件专为保护连接到高速数据和传输线的敏感元件而设计，可防止由ESD（静电放电）、CDE（电缆放电事件）和雷击引起的过电压。

商品特性

保护四条I/O线和一条Vcc线
低电容
工作电压：5V
低漏电流
适用于高速接口的低电容
在2.0GHz频率下无插入损耗
响应时间<1 ns
固态硅雪崩技术
符合ROHS标准

应用领域

数字视频接口（DVI）
USB 1.1/2.0/OTG
IEEE 1394 Firewire端口
笔记本电脑和手持设备
投影电视和显示器
机顶盒
平板显示器
PCI Express

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	反向电流(Ir)	1uA
	通道数	四路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.4pF；0.8pF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	28V
	峰值脉冲电流(Ipp)	5A
	峰值脉冲功率(Ppp)	150W
	击穿电压	6V
