X1G0052310027

40MHz 3.13V~3.46V

SMT扩展库

嘉立创SMT补贴

描述

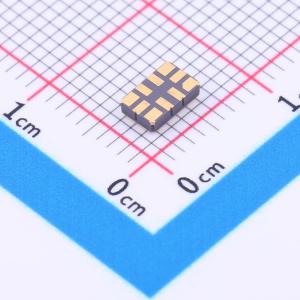

TG5032CGN 40.000000 MHz CAGHNA，5.0 x 3.2 x 1.4 mm
品牌名称EPSON(爱普生)
商品型号
X1G0052310027
商品编号
C2891972
商品封装
SMD5032-10P
包装方式
编带
商品毛重
0.107克(g)

商品参数

	属性	参数值
	商品目录	温度补偿晶体振荡器(TCXO)
	频率	40MHz
	输出模式	CMOS

	属性	参数值
	工作电压	3.13V~3.46V
	供电电流	6mA
	工作温度	-40℃~+85℃

详细信息
文档

详细信息

系列概述

本产品是一款超高稳定性的温度补偿晶体振荡器，采用基本振荡的晶体单元，具有CMOS和截断正弦波输出。在10到40 MHz的频率范围内实现了低相位噪声，适用于包括小型基站在内的参考时钟。该产品符合包括GR-1244-CORE Stratum3、G.8262.1、G.8273.2（A类、B类）在内的各种标准。

TG5032CGN/TG5032SGN特性：

频率范围：10MHz ~ 40MHz

TG5032CGN输出：CMOS

TG5032SGN输出：Clipped sine wave

电源电压：3.3 V Typ.

频率/温度特性：±0.1 × 10^-6（-40℃ ~ +85℃）

频率老化：±3.0 × 10^-6 Max. / 20年

工作温度：-40 °C ~ +85 °C

外形尺寸：

5.0 × 3.2 × 1.45 mm(10引脚)

特点：高稳定性，宽温度范围

无铅

符合欧盟RoHS指令

TG5032CGN/TG5032SGN应用领域：

小型基站

Stratum3

微蜂窝型基站

网络系统等

型号规格表示方法

文档

EPSON(爱普生)_TG5032CGN/TG5032SGN系列数据手册(英文).pdf 查看详情 EPSON(爱普生)_TG5032CGN/TG5032SGN完整数据表(英文).pdf 查看详情 EPSON(爱普生)_石英晶体振荡器周围电路设计(中文).pdf 查看详情 EPSON(爱普生)_抖动与相位噪音(中文).pdf 查看详情 EPSON(爱普生)_为评估振荡电路而进行的工作（频率匹配篇）(中文).pdf 查看详情 EPSON(爱普生)_为评估振荡电路而进行的工作（振荡裕度与激励功率篇）(中文).pdf 查看详情 EPSON(爱普生)_低频振荡电路新常识(中文).pdf 查看详情 ECS_串联与并联电路振荡器设计和负载电容(英文).pdf 查看详情 ECS_晶体振荡器设计应用说明(英文).pdf 查看详情 AKER(安碁科技)_关于晶体振荡器(英文).pdf 查看详情 AKER(安碁科技)_温度补偿晶体振荡器(TCXO)介绍(英文).pdf 查看详情 ECS_解锁精度：探索TCXO技术的进步(英文).pdf 查看详情 KDS(大真空)_振荡电路及检测方法(英文).pdf 查看详情 ECS_振荡器电路设计注意事项(英文).pdf 查看详情 ECS_晶体和振荡器印刷电路板设计注意事项(英文).pdf 查看详情 ECS_振荡器输出类型指南：正弦波和方波(英文).pdf 查看详情 ECS_石英晶体设计参数(英文).pdf 查看详情 ECS_石英晶体和MEMS振荡器性能(英文).pdf 查看详情
