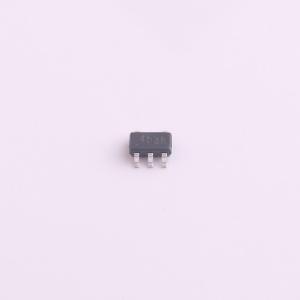

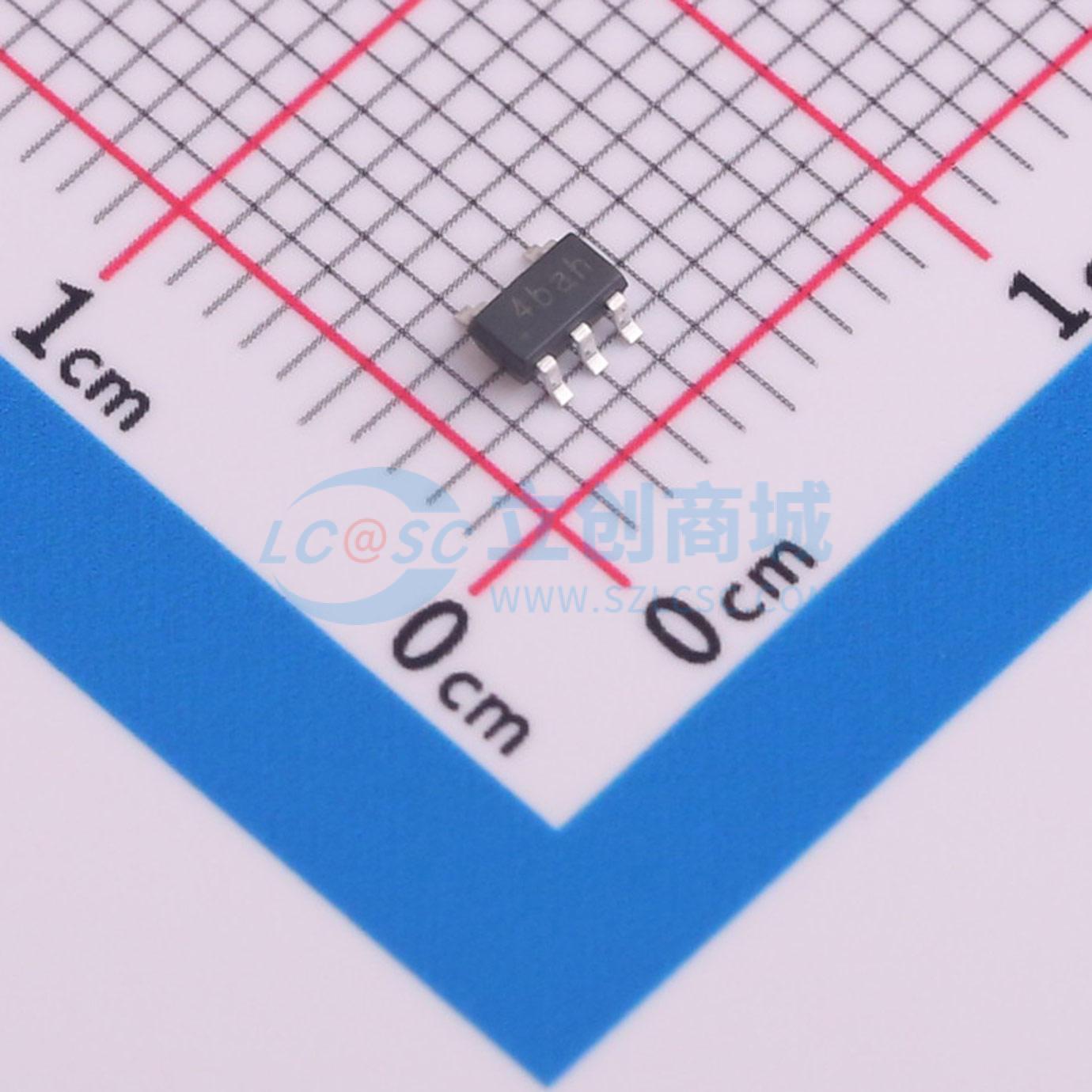

RY6050-ADJM5R
ADJ 输入6.5V 500mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RY6050 - ADJM5R是采用CMOS工艺制造的高精度、低噪声正电压LDO稳压器。RY6050 - ADJM5R具有高纹波抑制和低压差特性，由标准电压源、误差校正、电流限制和相位补偿电路以及驱动晶体管组成。通过外部输出反馈，用户可以轻松获得所需电压
- 品牌名称
- RYCHiP(蕊源)
- 商品型号
- RY6050-ADJM5R
- 商品编号
- C2890981
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 6.5V | |
| 输出电压 | 800mV~3.3V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) | |
| 压差 | 230mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 28uA | |
| 噪声 | - | |
| 特性 | 过流保护；过热保护；短路保护；带使能 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
RY6050-ADJM5R是采用CMOS工艺制造的高精度、低噪声正电压LDO稳压器。该器件实现了高纹波抑制和低压差，由标准电压源、误差校正、电流限制、相位补偿电路以及驱动晶体管组成。通过外部输出反馈，用户可轻松获得所需电压。为防止负载电流超过输出晶体管的电流容量，该器件内置了过流保护、过温保护和短路保护功能。其内部运算放大器采用先进结构，可省略输出电容。RY6050-ADJM5R采用SOT23-5封装。
商品特性
- 可编程输出：最低可达0.8V
- 低功耗：28μA（典型值）
- 低压降：50mA时为0.15V
- 待机模式：小于0.1μA
- 低温漂系数
- 主动放电功能
- 高纹波抑制比：1kHz时为70dB（典型值）
- 高输入电压（最高可达8V）
- 输出电压精度：容差±2%
- 内置使能/输出电流限制功能
- SOT23-5封装
应用领域
- 手机
- 手持仪器
- 电池供电设备
- 便携式信息应用
- 无线路由器
- 可调电源
