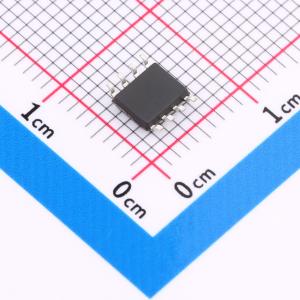

温馨提醒：图片仅供参考，商品以实物为准

OB2631UCPA-H

高性能电流模式PWM功率开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OB2631x将专用的电流模式PWM控制器与高压功率MOSFET集成在一起。它针对高性能、低待机功耗和高性价比的离线反激式转换器应用进行了优化。OB2631x提供全面的保护功能，并具备自动恢复特性，包括逐周期限流（OCP）、过载保护（OLP）、VDD欠压锁定（UVLO）和内部过温保护（OTP）
品牌名称: OB(昂宝)
商品型号: OB2631UCPA-H
商品编号: C2890317
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.198克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+150℃
	工作模式	PWM 调制

商品概述

OB2631x将专用的电流模式PWM控制器与高压功率MOSFET集成在一起。它针对高性能、低待机功耗和高性价比的离线反激式转换器应用进行了优化。 OB2631x提供全面的保护功能，并具备自动恢复特性，包括逐周期电流限制（OCP）、过载保护（OLP）、VDD欠压锁定（UVLO）和内部过温保护（OTP）。采用昂宝专有的频率抖动技术可实现出色的EMI性能。该设计将23KHz以下的音频能量降至最低，并消除了工作期间的音频噪声。 OB2631x采用SOP8封装。

商品特性

极宽范围的VDD供电电压
通用交流输入下待机功耗<75mW
上电软启动，降低MOSFET的Vds应力
用于改善EMI的频率抖动技术
扩展的突发模式控制，提高效率并实现最低待机功耗设计
固定65KHz（典型值）开关频率
内部同步斜坡补偿
低VDD启动电流和低工作电流
电流检测输入前沿消隐
全面的保护功能
- 带迟滞的VDD欠压锁定（UVLO）
- VDD过压保护（VDD OVP）
- 逐周期过流阈值设置，可在通用输入电压范围内实现恒定输出功率限制
- 带自动恢复的过载保护（OLP）
- 带自动恢复的输出二极管短路保护

应用领域

适用于以下设备的离线AC/DC反激式转换器
PD适配器
宽输出范围适配器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	开关频率	65kHz
	最大占空比	80%
	晶体管耐压	650V
