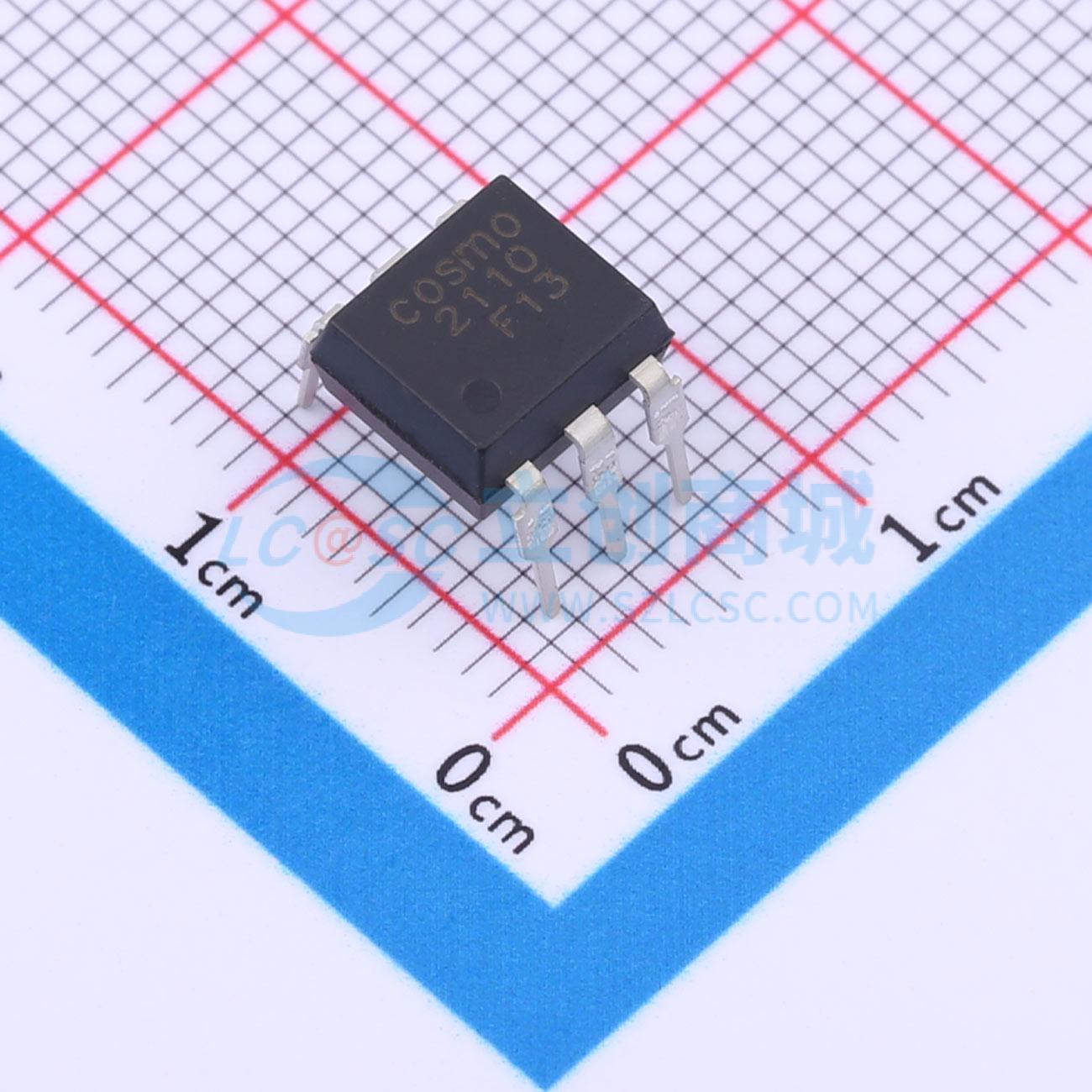

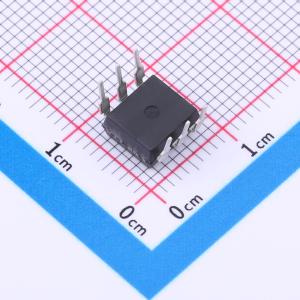

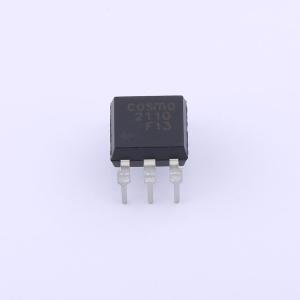

温馨提醒：图片仅供参考，商品以实物为准
KP2110 0E
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- KP2110系列由一个红外发射二极管和一个光电晶体管探测器光耦合组成。它们采用6引脚DIP封装，有宽引脚间距和SMD可选封装。
- 品牌名称
- Cosmo(冠西)
- 商品型号
- KP2110 0E
- 商品编号
- C2890327
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@20mA,1mA | |
| 上升时间(tr) | 5us@2mA,100Ω | |
| 下降时间 | 4us | |
| 工作温度 | -55℃~+115℃ | |
| 电流传输比(CTR)最小值 | 60% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
KP2110系列由一个红外发光二极管和一个光电晶体管探测器光耦合组成。它们采用6引脚DIP封装，有宽引脚间距和SMD可选封装。
商品特性
- 电流传输比（CTR：在IF = 2mA、VCE = 5V、TF条件下，最小值为60%）
- 输入与输出之间具有高隔离电压（Viso：5000Vrms）
- 无铅且符合RoHS标准。
- 湿度敏感度等级为1级
- 机构认证：UL认证（编号E169586）：UL1577；c - UL认证（编号E169586）；VDE认证（编号101347）：DIN EN60747 - 5 - 5
应用领域
- 寄存器、复印机、自动售货机
- 系统设备、测量仪器
- 计算机终端、可编程控制器
- 通信、电话
- 家用电器，如油汀取暖器、微波炉、洗衣机、冰箱、空调
- 医疗仪器、理化设备
- 不同电位和阻抗电路之间的信号传输
- 传真设备、音频、视频设备
- 开关电源、激光打印机
