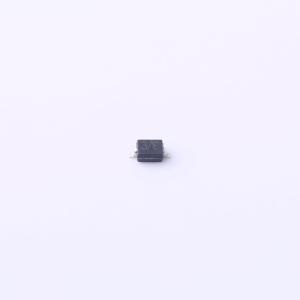

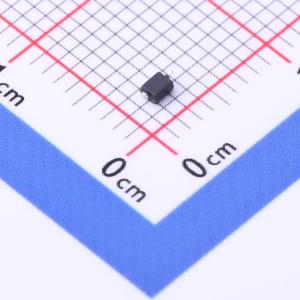

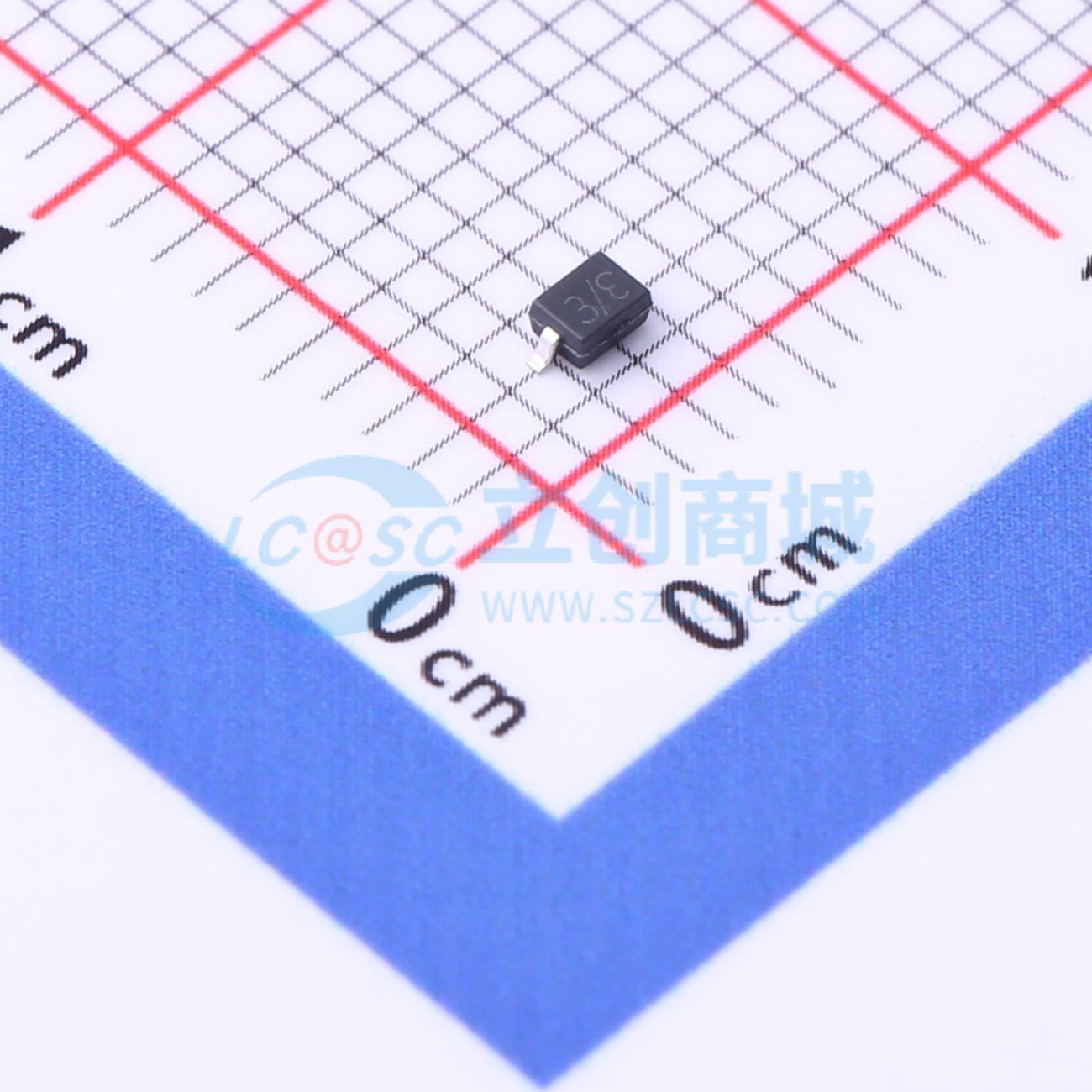

TPE03GHC
双向 3.3V截止 峰值浪涌电流：38A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款静电放电(ESD)为电压敏感部件提供保护。绝佳的箱位功能、低泄漏和快速响应时间为接触ESD的设计提供了业内最佳的保护。由于尺寸小，因此适用于智能手机、智能手表或板空间非常宝贵的其它许多便携式/可穿戴应用.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPE03GHC
- 商品编号
- C2890116
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 38A@8/20us | |
| 峰值脉冲功率(Ppp) | 450W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 4.7V | |
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 50pF |
商品特性
- 450W 峰值脉冲功率（8/20μs）
- 保护一条数据或电源线
- 工作电压：3.3V
- 超低钳位电压
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- IEC61000 - 4 - 4（EFT）80A（5/50ns）
- IEC61000 - 4 - 5（SURGE）38A（8/20us）
应用领域
- 移动电话及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 外围设备
