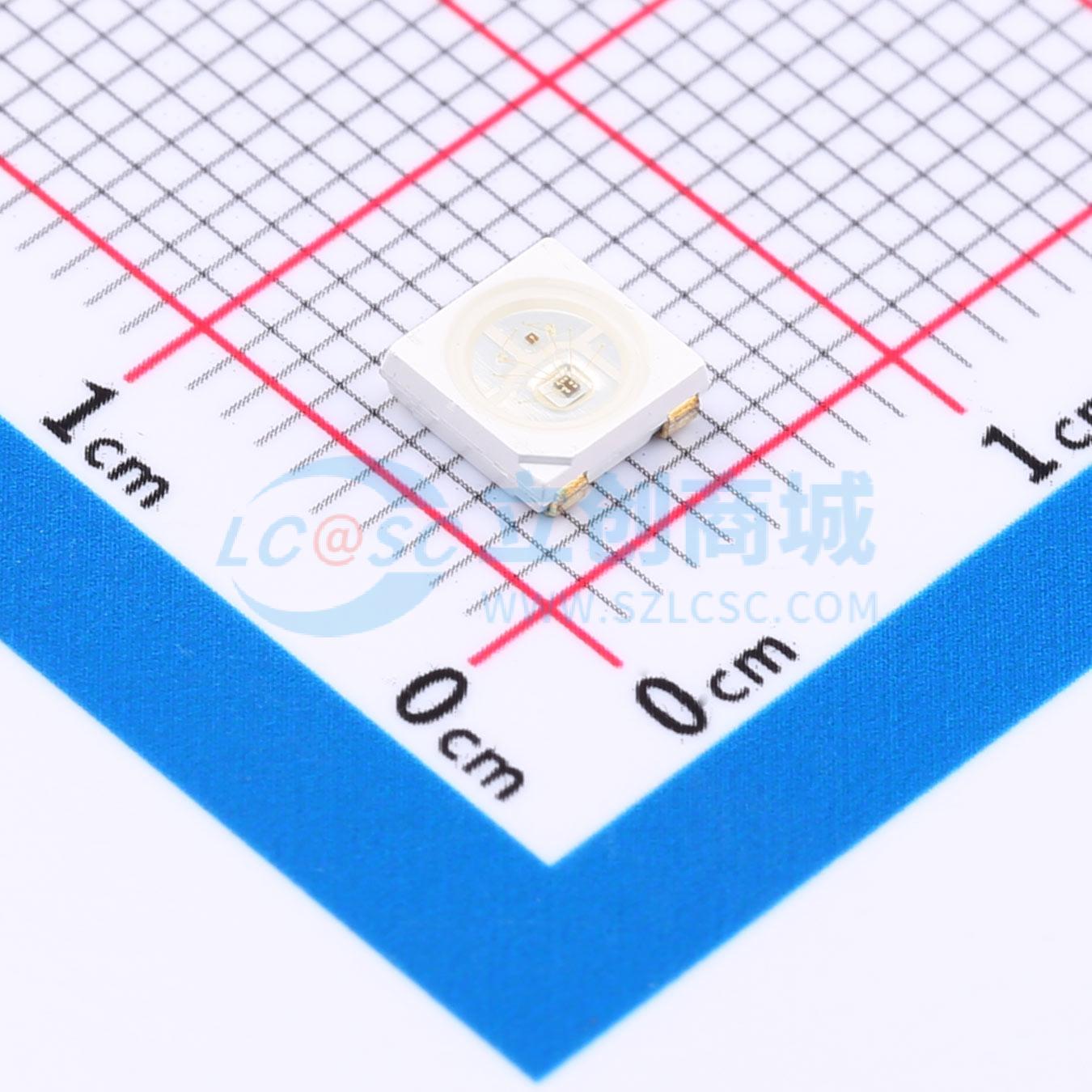

温馨提醒：图片仅供参考，商品以实物为准

SKC6812RV

RGB三色

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 炫彩LED 内置ICLED 幻彩LED
品牌名称: 欧思科光电
商品型号: SKC6812RV
商品编号: C2890040
商品封装: SMD5050-4P
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

	属性	参数值
	商品目录	RGB LED(内置IC)
	波长	520nm~525nm；620nm~625nm；465nm~470nm
	发光强度	R:320mcd~580mcd；G:815mcd~1275mcd；B:160mcd~320mcd
	PWM频率	4kHz
	数据速率	800Kbit/s
	工作电压	3.7V~5.5V

商品概述

SKC6812RV是一个集控制电路与发光电路于一体的智能外控LED光源。其外型与一个SMD5050顶面发光LED灯珠相同，每个元件即为一个像素点。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路，电源稳压电路，内置恒流电路，高精度RC振荡器，输出驱动采用专利PWM技术，有效保证了像素点内光的颜色高一致性。数据协议采用单极性归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。

LED具有低电压驱动，环保节能，亮度高，散射角度大，一致性好，超低功率，超长寿命等优点。将控制电路集成于LED上面，电路变得更加简单，体积小，安装更加简便。

产品符合RoHS 2.0、REACH、无卤等环保要求。

商品特性

Top SMD内部集成高质量外控单线串行级联恒流IC
控制电路与芯片集成在SMD 5050元器件中，构成一个完整的外控像素点，色温效果均匀且一致性高
内置数据整形电路，任何一个像素点收到信号后经过波形整形再输出
内置上电复位和掉电复位电路，上电不亮灯
灰度调节电路（256级灰度可调）
红光驱动特殊处理，配色更均衡
单线数据传输，可无限级联
整形转发强化技术，两点间传输距离超过10M
数据传输频率可达800Kbps，当刷新速率30帧/秒时，级联数不小于1024点

应用领域

LED全彩发光字灯串
LED全彩模组
LED幻彩软硬灯条
LED护栏管
LED外观/情景照明
LED点光源
LED像素屏
LED异形屏
各种电子产品
电器设备跑马灯

数据手册PDF

放大查看下载PDF

	属性	参数值
	静态电流	0.25mA
	抗静电能力	2000V
	工作温度	-40℃~+85℃
	长度	5mm
	宽度	1.6mm
	高度	4.8mm
