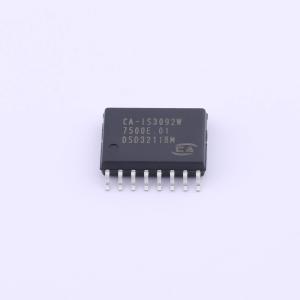

CA-IS3092W

CA-IS309x 系列产品为隔离型RS-485/RS-422 收发器，内部集成DC-DC 转换器，省去了外部隔离电源。该系列产品提供较高的电气隔离并具有优异性能，以满足工业应用的需求。器件内部的逻辑输入与输出缓冲器之间通过二氧化硅(SiO2)绝缘栅隔离，能够承受高达5000VRMS(60s)的隔离电压 以及 ±150kV/μs 的典型CMTI。绝缘栅阻断了逻辑侧与总线侧的地环路，有助于降低端口间地电势差较高的噪声，确保数据的正确传输。 CA-IS309x 系列产品用于支持多节点数据通信，总线侧引脚具有±8kV HBM ESD 保护和±12kV IEC 61000-4-2 接触放电ESD 保护。接收器输入阻抗为1/8 单位负载，允许同一总线上挂接256 个收发器。在保持多节点通信的同时，支持更高的通信速率，从而有效改善工业通信的可靠性。该系列器件中，CA-IS3090 和CA-IS3096 为全双工收发器；CA-IS3092 和CS-IS3098 为半双工收发器，可通过器件的接收使能与发送使能引脚控制收发状态。CA-IS3096、CA-IS3098 用于支持最高10Mbps 的高速通信，而CA-IS3090、CA-IS3092 可支持最高0.5Mbps 的通信速率。 CA-IS3090W、CA-IS3092W、CA-IS3096W 和CA-IS3098W采用16 引脚、宽体SO 封装，兼容行业隔离式RS-485/RS-422 的标准封装。CA-IS3090T、CA-IS3096T 采用20 引脚宽体SOIC 封装。所有器件工作在 -40°C 至 +125°C 温度范围。 CA-IS309x 隔离型RS485/RS422 收发器在总线侧与控制器侧(逻辑侧)提供高达5kVRMS 的电气隔离。这些器件具有150kV/μs 的共模瞬态抑制，允许速率高达10Mbps (CA-IS3096/98)或0.5Mbps (CA-IS3090/92)的数据跨过绝缘栅传输。内部DC-DC 转换器提供电源隔离，为总线侧产生3.3V 或5V 的供电电压。由此省去了外部隔离电源，仅需少数几个旁路电容即可构成完备的隔离RS-485/RS-422 接口。可靠的隔离特性，结合扩展ESD 保护以及高速通信能力，CA-IS309x 确保在嘈杂环境下实现可靠的数据传输，适用于电机驱动、PLC 通信模块、HVAC 等宽泛的工业应用。该系列收发器通过两种机制避免在发生总线故障或总线冲突时出现大功率消耗：首先是发送器输出级的限流保护，即在所允许的共模电压范围内，一旦发生输出短路，器件将即刻进入保护状态；其次是热关断保护，检测到器件过热时，将发送器输出强制于高阻态。该系列产品中，CA-IS3090 和CA-IS3096 提供RS-485/RS-422 全双工收发器，而CA-IS3092/CA-IS3098 提供RS485/RS422 半双工收发器。

• 兼容RS-485 EIA/TIA-485标准并提供更高的性能指标
• 数据速率高达10Mbps (CA-IS3096/98)
• 1/8单位负载，支持多达256个总线节点
• 3V至5.5V逻辑侧供电范围 (VCC)
• 集成DC-DC转换器为总线侧供电
• 3.3V/5.0V输出电压可选(CA-IS3092W/98W) (V150≤VCC)
• 高度集成：内置变压器
• 软启动抑制输入浪涌电流
• 集成过载和短路保护
• 内置热保护
• 提供5kV RMS (60s)隔离耐压
• ±150kV/μs典型CMTI
• 隔离栅寿命： >40年
• 总线侧引脚具有 ±8kV人体模式ESD保护、±12kV IEC 61000-4-2接触放电ESD保护；信号侧引脚及总线侧其它引脚具有±6kV人体模式ESD保护
• 发送器具有短路保护和热关断功能
• 接收器提供真失效保护，确保接收器输出确认状态
• 强大的电磁兼容性(EMC)
• 较宽的工作温度范围： -40°C至125°C
• 16引脚、20引脚宽体SO封装，16引脚SO封装兼容多数隔离式RS-485收发器
• 安全认证(申请中)：符合DIN V VDE V 0884-11:2017-01标准的7071V PK V|0TM和849V PK VIORM隔离
• UL 1577认证： 5kV RMS @1分钟
• IEC 60950、 IEC 60601和EN 61010认证，CQC、 TUV和CSA认证

• 隔离RS-485/RS-422通信网络
• 工业自动化
• 光伏逆变器
• 电机驱动
