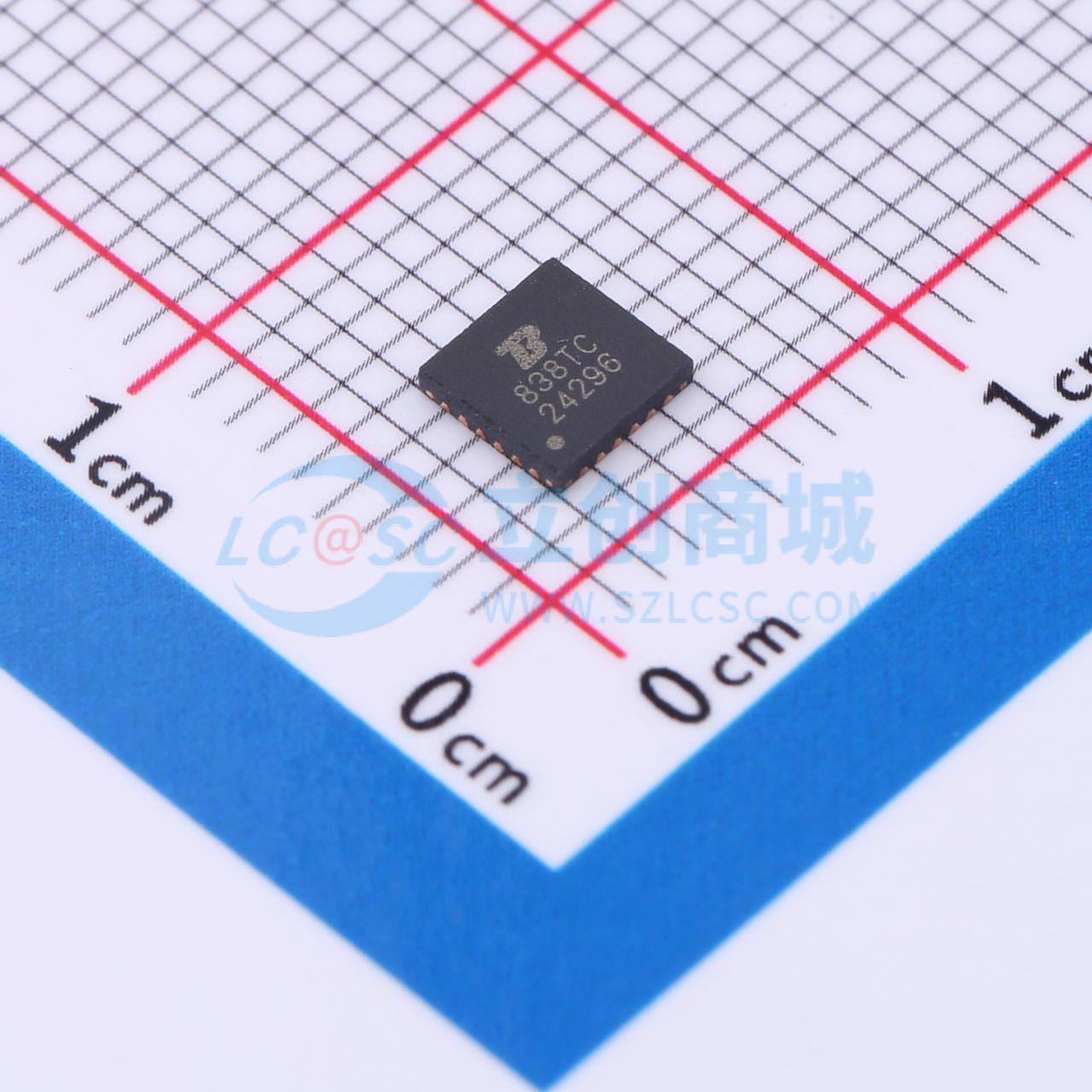

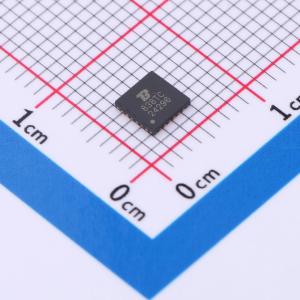

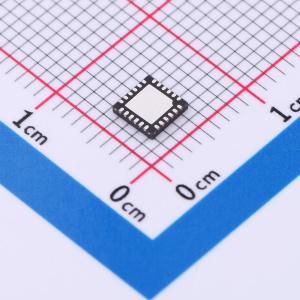

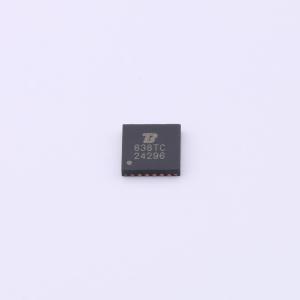

BCT24296EGG-TR

BCT24296是一款高集成，开关型，高效率，大电流，锂离子电池充电管理控制芯片。集成了1MHz同步降压PWM控制器和功率MOSFET，有效地降低了充电的功率损耗。BCT24296充电流程包括涓流，恒流和恒压三个阶段。充电恒压可设定，精度在+/- 1%范围内，恒流充电电流最大可达2.5A。芯片自动控制充电的流程。BCT24296包括四个环路：分别精确控制充电电流，恒压电压，以及VBUS电压和芯片结温。BCT24296的充电终止电流可设定。当充电电流减小到设定设阈值时，BCT24296可输出充电完成指示。这些设定可通过I²C来配置。BCT24296内置全面的保护电路，采用纤小的QFN4x4 - 24L封装，额定的工作温度范围为 - 40°C至85°C。

• 开关充电，相比线性充电，效率更高，充电更快，可提供最大2.5A的充电电流，高效率1MHz同步降压PWM控制器，占空比最高达100%
• VBUS引脚最高直流耐压24V
• VBUS最大工作电压6.5V
• EOS电压过180V(TVS管PTVSHC3D12V)，EOS电压过300V(TVS管PTVSHC1DF12VB)
• 效率高达90%
• 支持快速I²C接口规范，通过I²C接口可以调整相关充电参数，高精度电压和电流调制，充电电压精度: ±0.5%(25°C)，±1%(0°C - 125°C)，充电电流精度: ±5%，集成了功率管，可实现高达2.5A的充电功能
• 充电状态指示，AIC（自动输入电流管理）技术，可设定VBUS端的最低电压4.3/4.4/4.5/4.6V，自适应匹配USB或输出功率较小的适配器，具有温度自适应功能，根据温度自动调节充电电流
• 充电电流软启动，防止VBUS浪涌电流
• 具有防电流反灌功能，防止电流从电池反灌至VBUS
• 5V，700mA的升压模式，用于USB OTG功能
• 纤小的QFN4×4 - 24L

• 手机
• 智能手机
• PDA平板电脑
• 便携式媒体播放器
• 游戏机
• 数码相机
