SCJT1117B-5.0

1A 低压差线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SCJT1117B-XXX 是一系列低压差三端稳压器，在输出电流为 1A 时，压差为 1.3V（典型值）。SCJT1117B-XXX 系列具备限流和热关断功能。其电路包含一个经过微调的带隙基准源，以确保输出电压精度在 2%以内
品牌名称: CJ(江苏长电/长晶)
商品型号: SCJT1117B-5.0
商品编号: C2887073

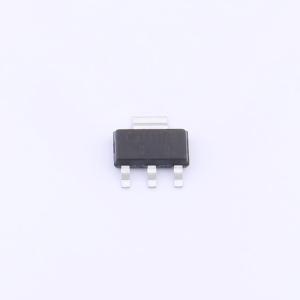

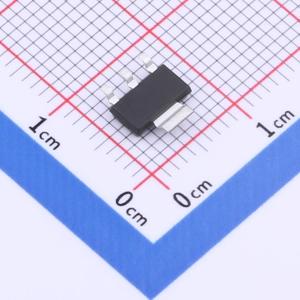

商品封装: SOT-223
包装方式: 编带
商品毛重: 0.284克(g)

商品参数

商品概述

SCJT1117B-XXX 是一系列低压差三端稳压器，在 1A 输出电流时，压差为 1.3V（典型值）。 SCJT1117B-XXX 系列具备限流和热关断功能。其电路包含一个经过微调的带隙基准源，以确保输出电压精度在 2%以内。限流经过微调，以保证指定的输出电流和受控的短路电流。片上热关断功能可防止因过载和环境温度共同作用导致结温过高。 SCJT1117B-XXX 有可调版本，仅需 2 个外部电阻即可提供 1.2V 至 12V 的输出电压。

商品特性

低压差电压：1A 输出电流时为 1.3V（典型值）
微调限流
片上热关断
三端可调至 1.2V、1.5V、1.8V、2.5V、3.3V、5V
工作结温：-20°C 至 125°C

应用领域

电脑主板
液晶显示器
显卡
DVD 视频播放器
网卡/交换机
电信调制解调器
ADSL 调制解调器
打印机及其他外围设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 10 个)

个

起订量：10 个2500个/圆盘

总价金额：

￥ 0.00

近期成交43单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	15V
	输出电压	5V
	输出电流	1A
	电源纹波抑制比(PSRR)	60dB@(120Hz)

	属性	参数值
	压差	1.5V@(1A)
	静态电流(Iq)	5mA
	特性	过热保护
	工作温度	-20℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
