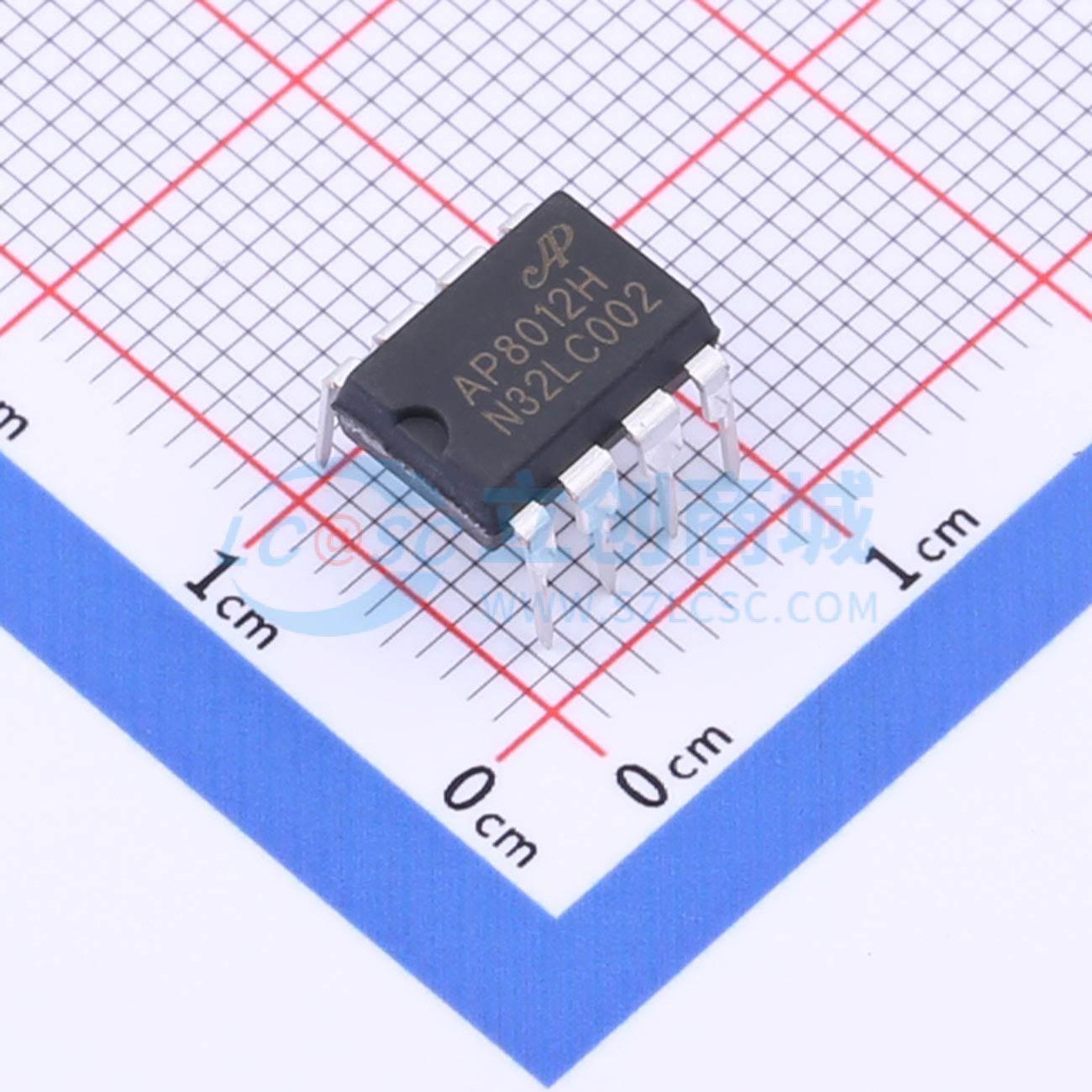

温馨提醒：图片仅供参考，商品以实物为准
AP8012HNEC-T1L
低待机功耗离线式开关电源IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP8012H芯片内部集成了脉宽调制控制器和功率MOSFET，适用于小功率离线式开关电源。该芯片提供了完整的智能化保护功能，包括过流保护，欠压保护，过压保护，过温保护和软启动功能。间歇工作模式能够降低系统处于待机模式时的功耗；抖频技术有助于改善EMI特性。
- 品牌名称
- chipown(芯朋微电子)
- 商品型号
- AP8012HNEC-T1L
- 商品编号
- C2887189
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 10V~35V | |
| 开关频率 | 40kHz~50kHz | |
| 输出电流 | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 90% | |
| 晶体管耐压 | 820V | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+150℃ | |
| 反馈方式 | 副边反馈 |
商品概述
AP8012H芯片内部集成了脉宽调制控制器和功率MOSFET，适用于小功率离线式开关电源。该芯片提供了完整的智能化保护功能，包括过流保护，欠压保护，过压保护，过温保护和软启动功能。间歇工作模式能够降低系统处于待机模式时的功耗；抖频技术有助于改善EMI特性。该芯片还内置高压启动模块，保证系统能迅速启动。
商品特性
- 内置800V高雪崩能力智能功率MOSFET
- 满足85~265V宽AC输入工作电压
- 全电压半封闭式稳态输出功率6W(DIP-8封装)
- 抖频技术改善EMI特性
- 间歇工作模式
- 软启动
- 内置高压启动电路
- 保护功能：过流保护（OCP）、过温保护（OTP）、VDD过压保护
应用领域
- 电磁炉电源
- 小家电辅助电源
