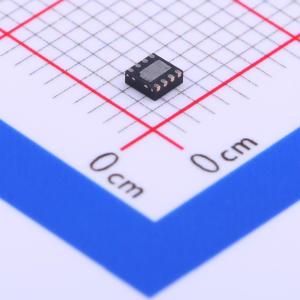

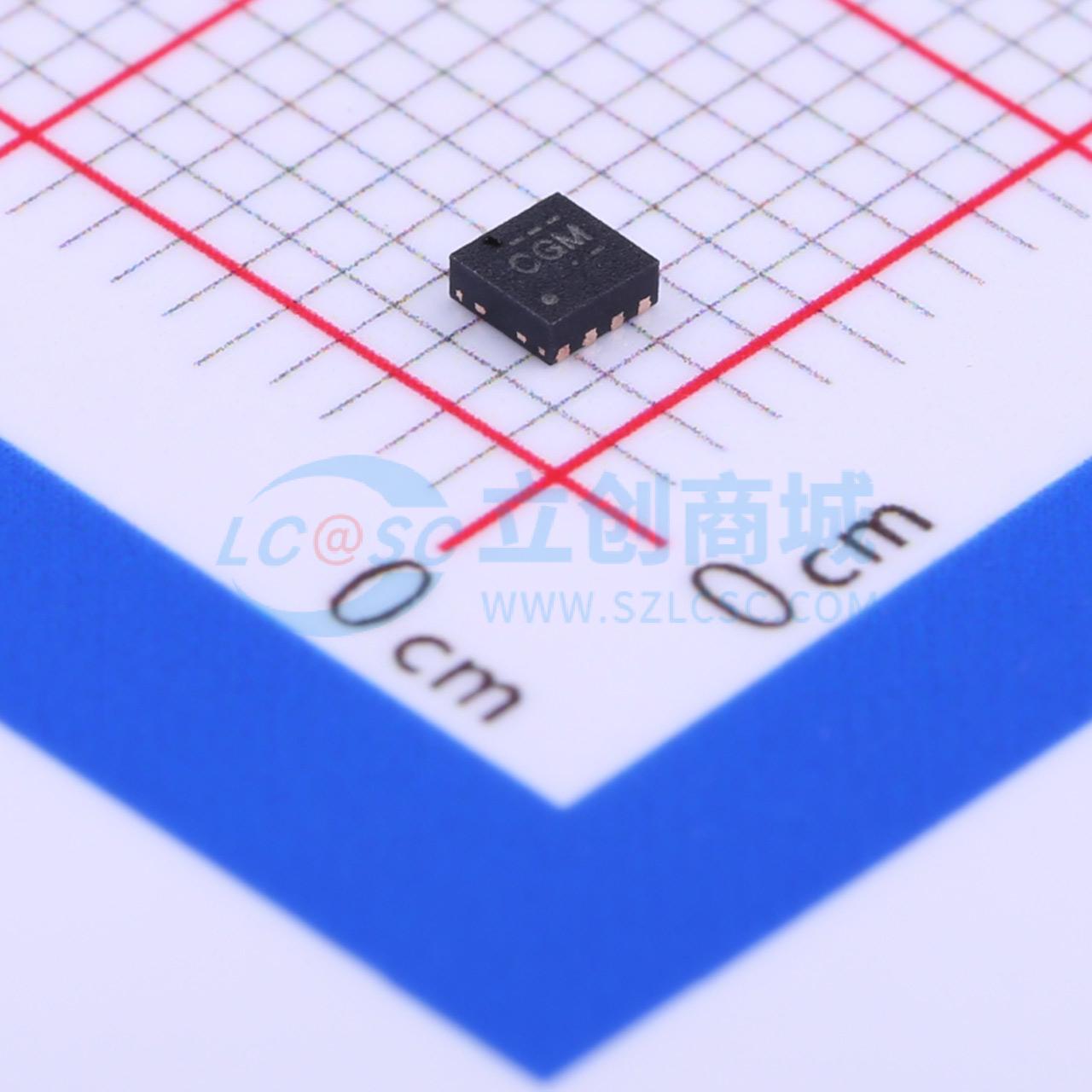

BQ24315DSGR

bq24313和bq24315是高度集成的电路，旨在为锂离子电池提供充电电路故障保护。该集成电路持续监测输入电压、输入电流和电池电压。输出端作为线性稳压器工作。对于介于VO(REG)和过压阈值之间的输入，输出被调节至VO(REG)。若发生输入过压情况，集成电路会立即通过关闭内部开关切断充电电路的电源。若出现过流情况，它会将系统电流限制在阈值，若过流持续存在，会在消隐期后关闭通路元件。此外，集成电路还会监测自身管芯温度，若超过140°C则关闭。输入过流阈值可由用户编程设置。 该集成电路可由处理器控制，并向主机提供故障状态信息。

• 提供三项保护：输入过压保护，响应时间<1 μs
• 用户可编程过流保护及电流限制
• 电池过压保护
• 最大输入电压30V
• 支持高达1.5A的输入电流
• 抗电流瞬变误触发能力强
• 热关断功能
• 使能输入状态指示 - 故障状态
• 5.5V LDO模式电压调节
• 采用节省空间的8引脚2mm x 2mm SON封装

• 移动电话和智能手机
• 个人数字助理（PDA）
• MP3播放器
• 低功耗手持设备
• 蓝牙耳机
