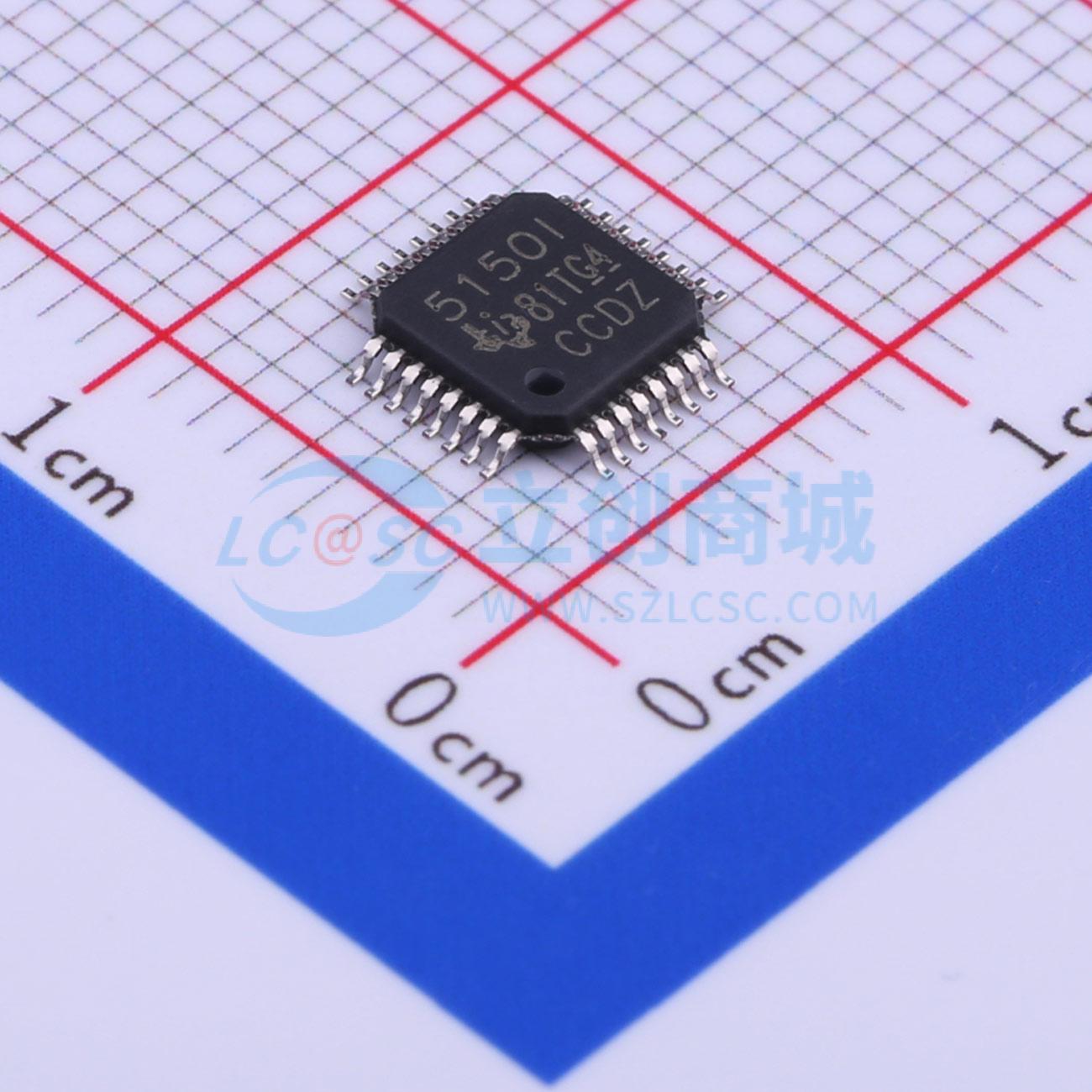

温馨提醒：图片仅供参考，商品以实物为准

TVP5150AM1IPBSR

超低功耗NTSC/PAL/SECAM视频解码器

描述: TVP5150AM1是一款超低功耗的NTSC/PAL/SECAM视频解码器，支持多种视频标准，具有嵌入式同步和离散同步输出格式。
品牌名称: TI(德州仪器)
商品型号: TVP5150AM1IPBSR
商品编号: C330404
商品封装: TQFP-32(5x5)
包装方式: 编带
商品毛重: 0.391克(g)

商品参数

	属性	参数值
	工作电压	1.71V~1.89V；3V~3.6V
	工作温度	-40℃~+85℃
	功能特性	内置锁相环；可编程增益放大器；可编程分辨率

商品概述

TVP5150AM1是一款超低功耗NTSC/PAL/SECAM视频解码器，有节省空间的48引脚PBGA封装和32引脚TQFP封装可选，可将NTSC、PAL、SECAM基带模拟视频转换为8位ITU-R BT.656格式或带离散同步的8位4:2:2格式数字YCbCr 4:2:2分量视频，支持复合输入和S视频输入，架构经过优化，功耗表现优异，典型工作条件下功耗为115mW，掉电模式下功耗低于1mW，可提升便携式应用的电池续航，仅需一颗14.31818MHz晶体即可支持所有适用标准，可通过I2C串行接口进行编程。

商品特性

可接受NTSC (J, M, 4.43)、PAL (B, D, G, H, I, M, N, Nc)以及SECAM (B, D, G, K, K1, L)制式视频信号
支持ITU-R BT.601标准采样
配备高速9位模数转换器ADC
提供两个复合输入或一个S视频输入
带钳位和自动增益控制AGC的全差分CMOS模拟预处理通道，可提升信噪比性能
支持通过I2C接口调节亮度、对比度、饱和度、色调和锐度
配备互补4线（3H延迟）自适应梳状滤波器，可降低交叉亮度和交叉色度噪声
拥有专利架构，可锁定弱信号、带噪声或不稳定的信号
仅需一颗14.31818MHz晶体即可适配所有标准
内部集成锁相环PLL，用于生成行锁定时钟和完成采样
副载波同步锁相输出，可用于同步外部编码器的彩色副载波
数字I/O电源电压范围为3.3V
支持标准可编程视频输出格式，包括带嵌入同步的8位4:2:2 ITU-R BT.656格式、带离散同步的8位4:2:2格式
支持Macrovision复制保护检测
支持高级可编程视频输出格式，包括有效视频期间2×过采样原始垂直消隐间隔VBI数据、水平消隐或有效视频期间切片VBI数据
支持多种VBI模式，包括图文电视（NABTS、WST）、带FIFO和扩展数据服务XDS的隐藏字幕解码、宽屏信号、视频节目系统、CGMS-A、垂直间隔时间码
兼容Gemstar 1x/2x电子节目指南模式
支持自定义配置模式，允许用户对切片引擎编程以处理独特的VBI数据信号
支持上电复位和掉电模式，掉电模式功耗<1mW
工业温度范围型号TVP5150AM1I工作温度范围为-40℃~85℃
有对应型号可满足汽车应用要求
可生成Genlock实时控制RTC输出，用于同步下游视频编码器
配备色度陷波滤波器，可减少信号干扰
可输出同步、消隐、锁定、时钟信号以及数字视频信号
具备高级垂直消隐间隔VBI数据提取功能，VBI数据处理器可对多种格式的图文电视、隐藏字幕和其他数据进行切片、解析和错误检查
可检测复制保护输入信号，可检测Type 1、2、3和彩条工艺
封装可选48引脚PBGA封装（ZQC）或32引脚TQFP封装（PBS）

应用领域

数字电视
PDA
笔记本电脑
手机
视频录放设备
互联网设备/网络平板
手持游戏机
监控设备
便携式导航设备
便携式视频投影仪

	属性	参数值
	商品目录	视频接口芯片
	类型	解码器
	数据接口	I2C
	数据速率	108Mbps
