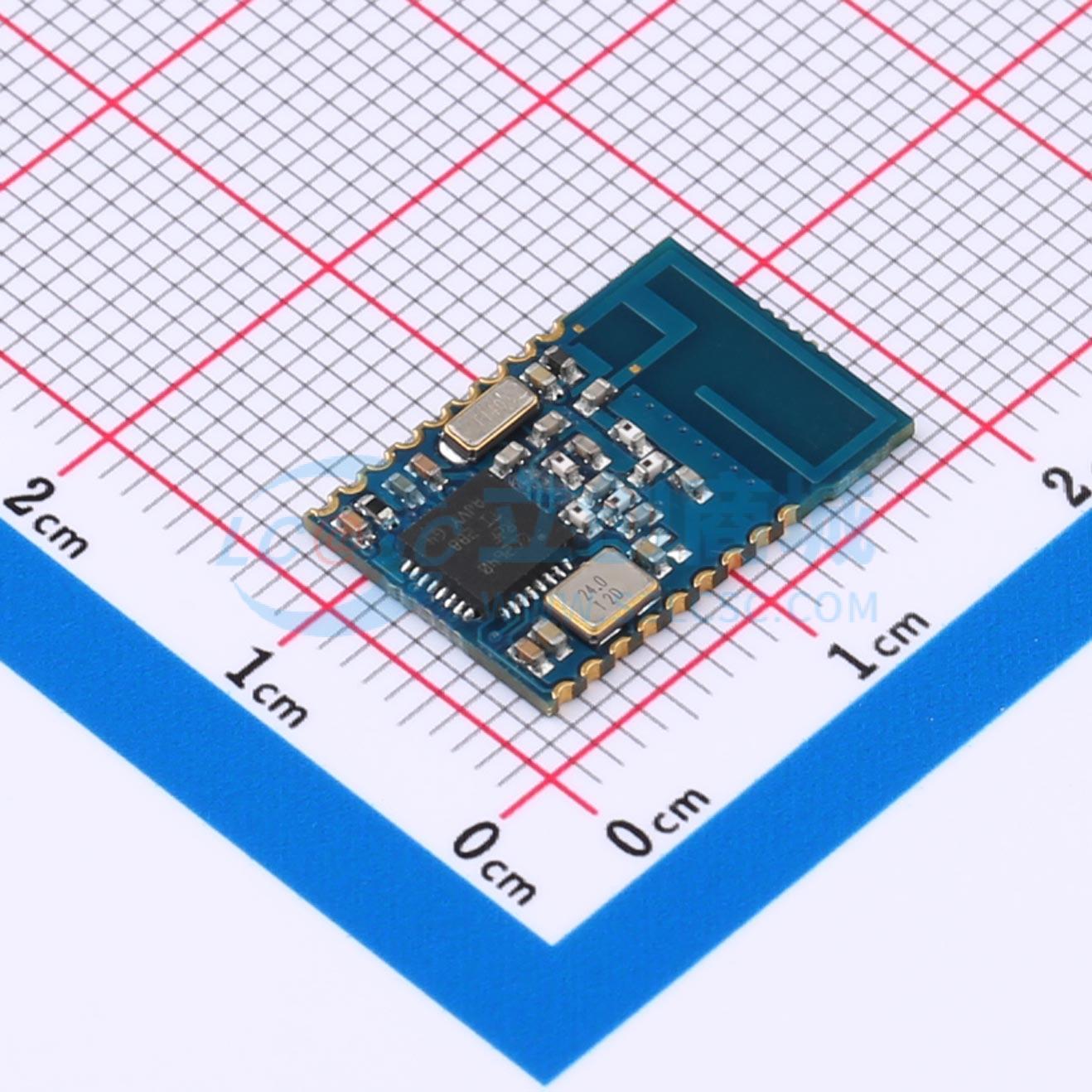

RF-BM-4044B2

CC2640R2F蓝牙模块串口透传蓝牙5.0从机

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CC2640低功耗蓝牙模块，PCB天线，支持蓝牙5.0从机透传协议、丰富AT指令、支持OTA升级，，具有超低功耗，高性能，小尺寸等特点。
品牌名称: RF-STAR(信驰达)
商品型号: RF-BM-4044B2
商品编号: C2885693
商品封装: SMD
包装方式: 托盘
商品毛重: 1克(g)

商品参数

商品概述

低功耗蓝牙(BLE)技术给电子产品桥接智能手机提供了可能，相对Wi-Fi、Bluetooth 2.0等无线技术，有着能耗低、连接迅速、通讯距离更远等优势。RF-BM-4044B2、RF-BM-4044B3、RF-BM-4044B4低功耗蓝牙模块，采用TI的CC2640R2F作为核心处理器。模块运行在2.4 GHz ISM band，GFSK调制方式，40频道最高2 MHz的通道间隙，自定义高达232字节的大广播包，3个固定的广播通道，37个自适应自动跳频数据通道，物理层可以和经典蓝牙RF组合成双模设备，可调的1MHz和2 MHz间隙能更好地防止相邻频道的干扰。宽输出功率调节(-21 dBm～+2dBm)，-97 dBm高增益接收灵敏度。此模块的设计目的是迅速桥接电子产品和智能移动设备，可广泛应用于有此需求的各种电子设备。

商品特性

5.0协议栈开发，与4.2相比有2倍的速率，4倍的通信距离，8倍的广播包内容长度
支持手动调整物理层带宽，提升通信距离和速率
连接指示设备的MTU大小，灵活分配数据包大小
此模块使用简单，无需任何蓝牙协议栈应用经验
用户接口使用通用串口设计，全双工双向通讯，最低波特率支持4800bps
默认20ms连接间隔，连接快速
支持AT指令软件复位模块，获取MAC地址
串口数据包长度，可以是1024Byte以下(含1024)的任意长度(大包自动分发)
支持AT指令调整蓝牙连接间隔，控制不同的转发速率(动态功耗调整)
支持AT指令调整发射功率、修改广播间隔、自定义广播数据、自定义设备识别码、修改串口波特率，修改模块名
高速透传转发（主从模块之间），可以达到最快16K/S的稳定速率
支持移动设备APP修改模块名称、修改串口波特率、产品识别码、自定义广播内容、广播周期
支持移动设备APP对模块进行远程复位，设置发射功率
支持移动设备APP调节蓝牙连接间隔(动态功耗调整)
支持连接状态、广播状态提示脚
支持移动设备APP对模块进行远程恢复初始化
支持从TX串口获取蓝牙连接状态(连接，正常断线和超时断线)字串提示
极低功耗的待机模式，CC2640R2F芯片官方数据睡眠电流0.1μA

应用领域

仪器仪表
物流跟踪
健康医疗
智能家居
运动计量
汽车电子
休闲玩具

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	蓝牙模块
	核心芯片	CC2640R2F芯片
	接口类型	PWM；ADC；SPI；GPIO
	支持协议	蓝牙5.0
	发射功率	2dBm
	工作电压	2V~3.6V

	属性	参数值
	天线形式	板载PCB天线
	接收电流	5.9mA
	发送电流	6.1mA
	接收灵敏度	-97dBm
	工作温度	-40℃~+85℃
