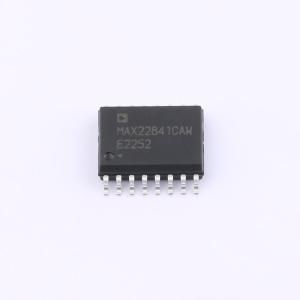

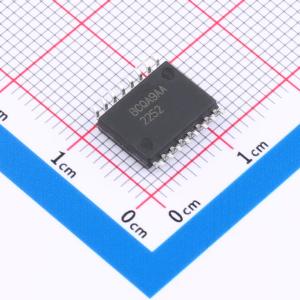

MAX22841CAWE+
增强型、超低功耗、4通道数字隔离器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一系列4通道、增强型、超低功耗数字电流隔离器，使用专有工艺技术。可在不同电源域的电路之间传输数字信号，每通道在1Mbps（1.8V电源）下仅消耗77.04μW功率。超低功耗特性降低了系统功耗，提高了可靠性，并支持紧凑设计。器件最大数据速率可达10Mbps，具有默认高或默认低输出。器件具有低传播延迟和低时钟抖动，可减少系统延迟。每侧独立的1.71V至5.5V电源也使器件适合用作电平转换器。
- 商品型号
- MAX22841CAWE+
- 商品编号
- C29215772
- 商品封装
- SOIC-16-300mil
- 包装方式
- 管装
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 3 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 10Mbps | |
| 默认输出 | - | |
| 隔离电压(Vrms) | 5000 | |
| CMTI(kV/us) | 200kV/us |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 43.8ns | |
| 功能特性 | 通道方向可配置；多电压域接口 | |
| 工作电压(VCCA) | 1.71V~5.5V | |
| 工作电压(VCCB) | 1.71V~5.5V | |
| 工作温度 | -40℃~+125℃ | |
| 通道数 | 4 |
商品概述
MAX22440/MAX22441/MAX22442、MAX22840/MAX22841/MAX22842和MAX22880/MAX22881/MAX22882是一系列采用专有工艺技术制造的4通道、增强型、超低功耗数字电流隔离器。MAX22440-MAX22442采用16-QSOP封装，耐受电压额定值为3kVRMS（持续60秒）；MAX22840-MAX22842采用16宽体SOIC封装，耐受电压额定值为5kVRMS（持续60秒）；MAX22880-MAX22882采用20-SSOP封装，耐受电压额定值为3.75kVRMS（持续60秒）。器件额定工作环境温度范围为-40°C至+125°C。这些器件在不同电源域电路之间传输数字信号，在1Mbps速率下（1.8V电源）每通道功耗低至77.04µW。超低功耗特性降低了系统功耗，提高了可靠性，并支持紧凑型设计。器件提供最高10Mbps的数据速率，并具有默认高或默认低输出选项。器件具备低传播延迟和低时钟抖动特性，有助于降低系统延迟。两侧独立的1.71V至5.5V电源也使器件适合用作电平转换器。MAX22440/840/880的所有四个通道数据流向相同。MAX22441/841/881的三个通道数据流向相同，另一个通道流向相反。MAX22442/842/882的两个通道数据流向相同，另外两个通道流向相反。
商品特性
- 超低功耗：在VDD = 3.3V时，直流下每通道9.6µA；100kbps下每通道13.2µA；1Mbps下每通道47.6µA
- 宽工作电压范围：1.71V至5.5V
- 增强型数字信号电流隔离
- 在GNDA与GNDB之间可承受±10kV浪涌（1.2µs/50µs波形）
- 高共模瞬态抗扰度：最小200kV/µs
- 安全法规认证：符合UL 1557（待批）、VDE 0884-11增强绝缘（待批）、CSA IEC 62368-1和IEC 61010-1（待批）
- 低传播延迟和低抖动：在VDD = 3.3V时，典型传播延迟为43.8ns；典型时钟抖动RMS为35.0ps
- 最高数据速率达10Mbps
应用领域
- 4-20mA环路过程控制
- 紧凑型微型PLC
- 电池管理
- 寄生供电应用
