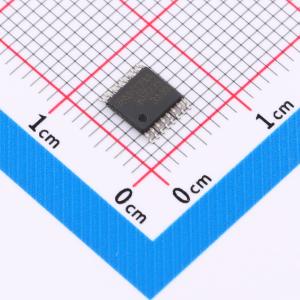

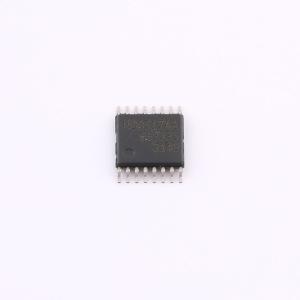

MLX90517GGO-AAA-100-SP

高速电感式位置传感器

描述

电感式位置传感器用于汽车和工业应用中的绝对旋转运动/位置传感。设计用于连接电感式换能器，通过滤波、放大、解调、偏移补偿和克拉克变换处理捕获的信号，并提供差分正弦和余弦输出。输出信号传输到执行信号补偿和角度计算的ECU。电感式传感器的操作基于发射线圈、目标和三个接收线圈之间的电感耦合。片上LC振荡器与发射线圈一起产生电磁场，该电磁场在三个接收线圈中感应出与目标（转子）角度相关的电压。这三个信号由内部信号处理单元捕获和处理。接收线圈根据线圈上方金属目标（转子）的极数相互固定交错排列。通常，线圈实现为印刷电路板走线。

品牌名称

Melexis(比利时迈来芯)

商品型号

MLX90517GGO-AAA-100-SP

商品编号

C29218264

商品封装

TSSOP-16​

包装方式

托盘

商品毛重

0.144444克(g)
