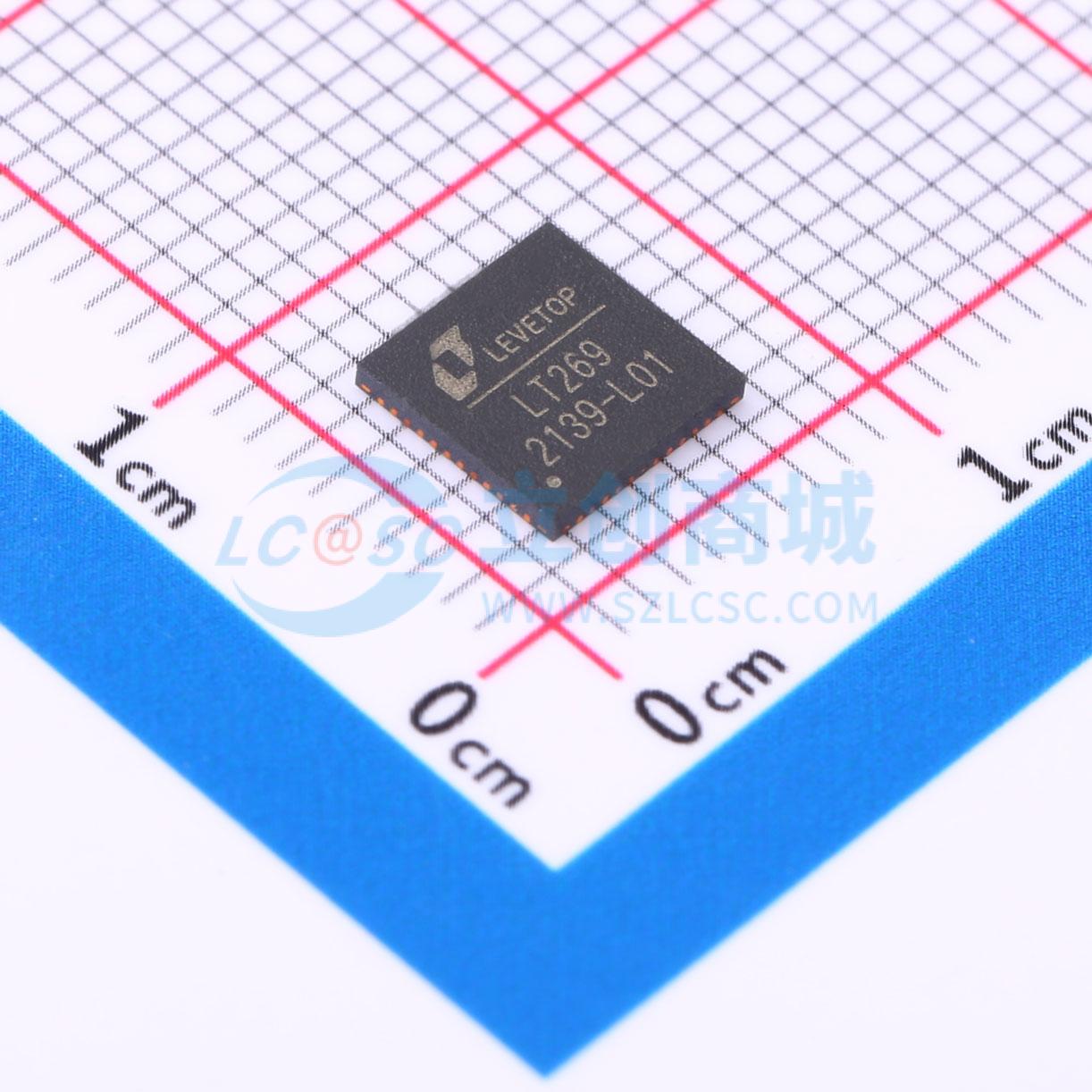

温馨提醒：图片仅供参考，商品以实物为准

LT269

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT269是针对小尺寸 MCU 屏所设计的 Uart 串口屏控制芯片。其内部采用32bit M4 核心架构，主要的功能就是提供 Uart 串口通讯，让主控端 MCU 透过简易的指令就能轻易的将要显示到 TFT 屏的内容传递给小尺寸 MCU 屏上的 TFT 驱动器（Driver），LT269 内部硬件及程序提供图形处理功能，能够提升 TFT 显示效率，及降低主控端 MCU 处理图形显示的时间， LT269 支持小尺寸 MCU 接口的 TFT 屏，通常是 3.5”以下、显示分辨率为 480*320（HVGA）以内、提供 SPI 或 8 位并口的 MCU 屏。
品牌名称: Levetop(乐升)
商品型号: LT269
商品编号: C2880471
商品封装: QFN-48-EP(6x6)
包装方式: 托盘
商品毛重: 0.93克(g)

商品参数

商品概述

LT269是一款针对小尺寸MCU屏所设计的Uart串口屏控制芯片。其内部采用Cortex - M4的32bit MCU核心架构，主要的功能就是提供Uart串口通讯，让主控端MCU透过简易的指令就能轻易的将要显示到TFT屏的内容传递给小尺寸MCU屏上的TFT驱动器（Driver），LT269内部硬件及程序提供图形处理功能，能够提升TFT显示效率，及降低主控端MCU处理图形显示的时间，LT269支持小尺寸MCU接口的TFT屏，通常是3.5''以下、显示分辨率为480*320（HVGA）以内，提供SPI或8位的MCU接口。 LT269内部的主频可达150MHz，含有512KB Flash、256KB SRAM，除了提供Uart串口通讯，也提供一SPI Flash接口，外接的SPI Flash可以用来储存图片、动画、字库等信息。LT269可以配合开发的PC上位机软件（UI_Editor / UartTFT_Tool），直接在计算机上进行产品的UI显示接口开发，除了提升显示效率外，也大幅缩短TFT显示功能的开发周期。LT269内建串口指令功能包括图片显示、GIF动画显示、循环图片显示、开机画面显示、进度条显示、文字符串显示、二维码产生，及几何图形显示如画线、画圆、画三角形、画矩形等功能。

商品特性

支持Uart串口屏通讯、Boudrate达115,200bps
内建高效32Bit MCU (M4 Core) 解析串口屏指令，主频可达150MHz
含有512KB Flash、256KB SRAM
可以支持SPI串口 / 8bit并口的MCU屏
支持外部SPI Flash，可储存图片、动画、字库等信息
支持图片显示、GIF动画显示、循环图片显示、开机画面显示、进度条显示、文字符串显示指令功能
支持画点、线、圆、三角形、矩形等绘图指令功能
支持二维码产生器功能
支持UartTFT_Tool及UI_Editor开发软件
支持电阻式/电容式触控屏
支持USB更新程序及更新SPI Flash数据功能
提供PWM/GPIO输出
提供DAC音频输出
提供2组SPI/SCI接口
内建RTC时钟及时钟信号源
工作电压：3.0~3.6V
QFN - 48Pin (6mm*6mm)

应用领域

各式小家电
智能家电
工业控制板
电子仪器
医疗设备
小型检测设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

近期成交1单

	属性	参数值
	商品目录	LCD驱动
	工作电压	3V~3.6V
	接口类型	SPI
	工作电流	15mA

	属性	参数值
	工作温度	-40℃~+85℃
	静态电流	6uA
	耗散功率(Pd)	300mW
