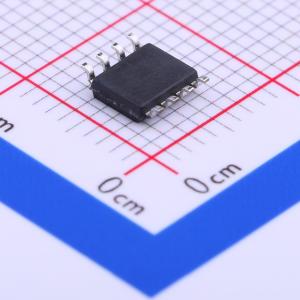

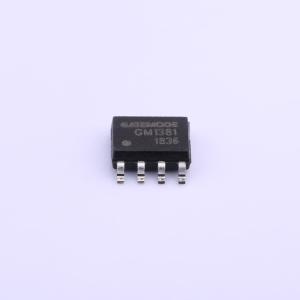

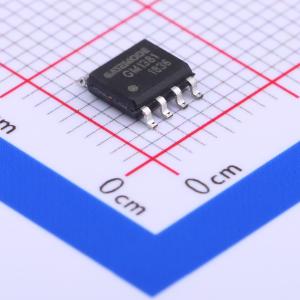

GM1381

GM1381是一款低功耗串行实时时钟芯片，可对秒，分，时，星期，日期，月，年进行计数。对于小于31天的月，月末的日期自动进行调整和具有闰年校正的功能。GM1381具有两种工作方式：时钟可以采用带AM（上午）/PM（下午）的12小时格式或24小时格式。GM1381有多个寄存器用来存储8位数据格式的通信信息。可准确计时基于32.768KHz的晶振。为了减少管脚的数目，GM1381使用串行I/O口传输方式与微处理器通信。仅需3根通信线：（1）RST （复位）（2）SCLK（串行时钟）和（3）I/O（数据线）。数据可以以单字节形式或多达8字节的多字节方式传输。

• 基于32.768kHz的石英晶振，可对秒，分，时，日，月，周以及带闰年补偿的年进行计数
• TTL兼容 (Vcc = 5V)
• 双通道数据传输方式：单字节或多字节数据传输方式
• 工作电压范围：1.4V ~ 5.5V
• 串行时钟输入最大值：Vcc = 2V时为500kHz，Vcc = 5V时为2MHz
• 串行I/O口传输
• 寄存器以BCD格式编码
• 工作电流：2V时低于500nA
• 封装形式：SOP8/MSOP8

• 便携仪器
• 门禁、考勤机
• 传真机
• 时钟和日历
