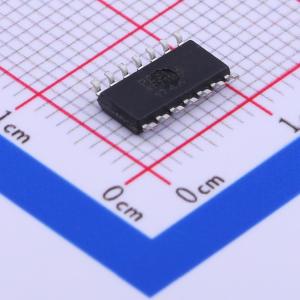

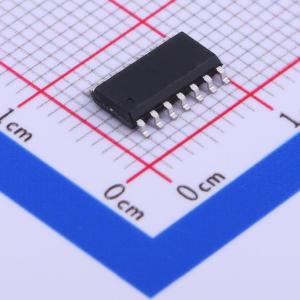

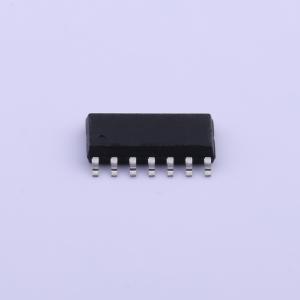

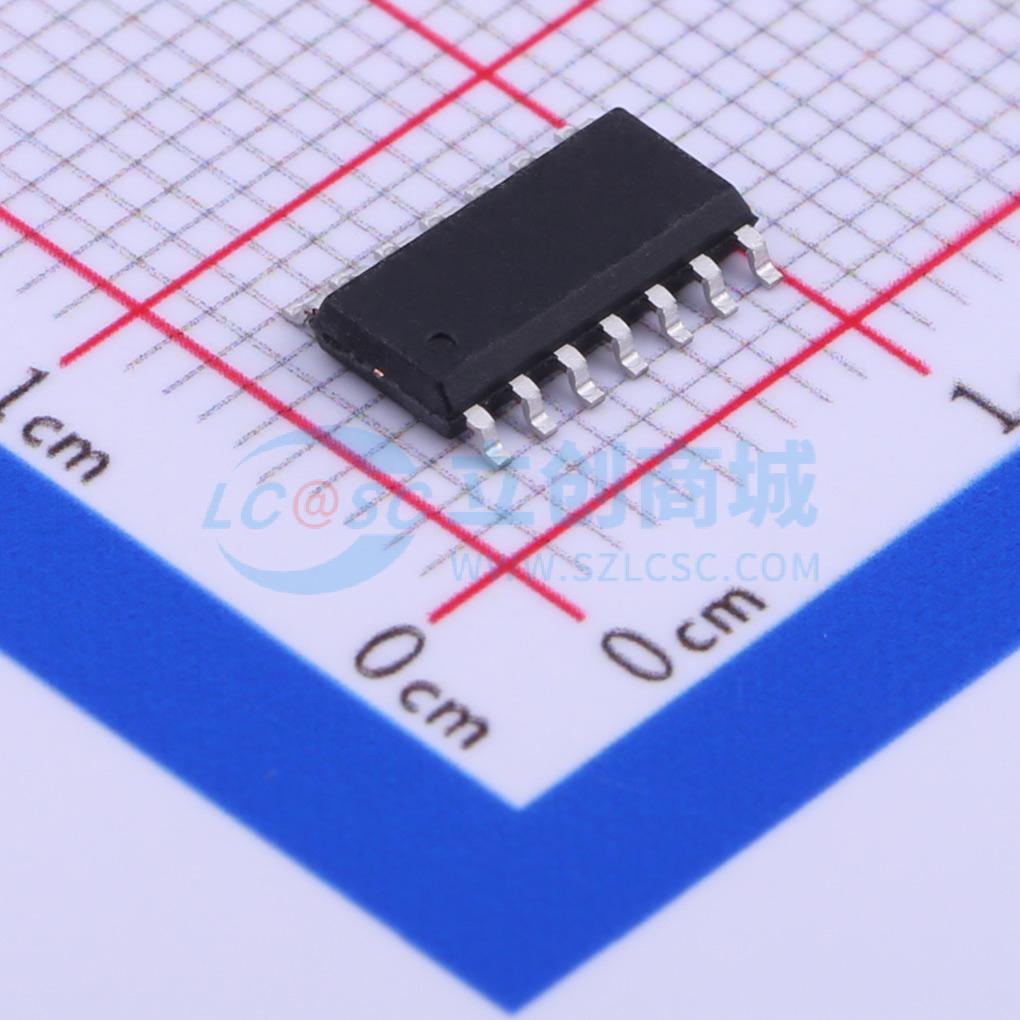

PTBO131XXS-SOP14

带12位ADC、8位单片机

描述: 特性：高抗干扰（HighEFT）系列。工作温度范围：-40℃~85℃（PTBO131XXC）。通用系列。工作温度范围：-20℃~70℃（PTBO131XXS, PTBO130XXS）。时钟源：内部高频RC振荡器（IHRC）、内部低频RC振荡器（ILRC）、外部晶振。内置Band-gap硬件模块输出1.20V参考电压
品牌名称: PUOLOP(迪浦)
商品型号: PTBO131XXS-SOP14
商品编号: C329424
商品封装: SOP-14
包装方式: 管装
商品毛重: 0.237克(g)

商品参数

商品特性

PTBO131XXC：高抗干扰（High EFT）系列，工作温度范围：-40°C ~ 85°C
PTBO131XXS, PTBO130XXS：通用系列，请勿使用于AC阻容降压供电，强电源纹波，或高EFT要求之应用，工作温度范围：-20°C ~ 70°C
时钟源：内部高频RC振荡器（IHRC）、内部低频RC振荡器（ILRC）、外部晶振
内置Band - gap硬件模块输出1.20V参考电压
内置一个硬件16位计数器
内置两个硬件8位计数器并可提供PWM模式输出
内置一个12通道12位分辨率A/D转换器
提供ADC参考高电压: 外部输入, 内部VDD, Band - gap 1.20V, 4V, 3V, 2V
提供单周期（1T）8x8硬件乘法器
提供快速唤醒模式
8段LVR设定 ~ 4.1V, 3.6V, 3.1V, 2.8V, 2.5V, 2.2V, 2.0V, 1.8V
14个IO引脚
四个可选择的外部中断引脚
每一IO引脚都可以单独设置系统唤醒功能
工作电压：2.2V ~ 5.5V
工作频率与电压（晶体模式与IHRC内部高频RC振荡器模式相同）：DC ~ 8MHz@VDD = 3.1V；DC ~ 4MHz@VDD ≥ 2.5V；DC ~ 2MHz@VDD = 2.2V
低功耗特性：Ioperating ~ 1.7mA@1MIPS, VDD = 5.0V；Ioperating ~ 15μA@VDD = 3.3V, ILRC ≅ 21kHz；Ipowerdown ~ 2μA@VDD = 5.0V；Ipowerdown ~ 1μA@VDD = 3.3V
工作模式：单一处理单元运作模式
1.5K OTP程序存储器
88 Bytes数据存储器
提供86条指令
大部份指令都是单周期（1T）指令
弹性化的堆栈深度，可程序设定
提供数据与指令的直接、间接寻址模式
所有的数据存储器都可当数据指针（index pointer）
独立的IO地址以及存储地址，方便程序开发

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	其他
	程序存储容量	1.5KB

	属性	参数值
	程序存储器类型	OTP
	ADC(位数)	12bit
	工作电压	2.2V~5.5V
