温馨提醒：图片仅供参考，商品以实物为准

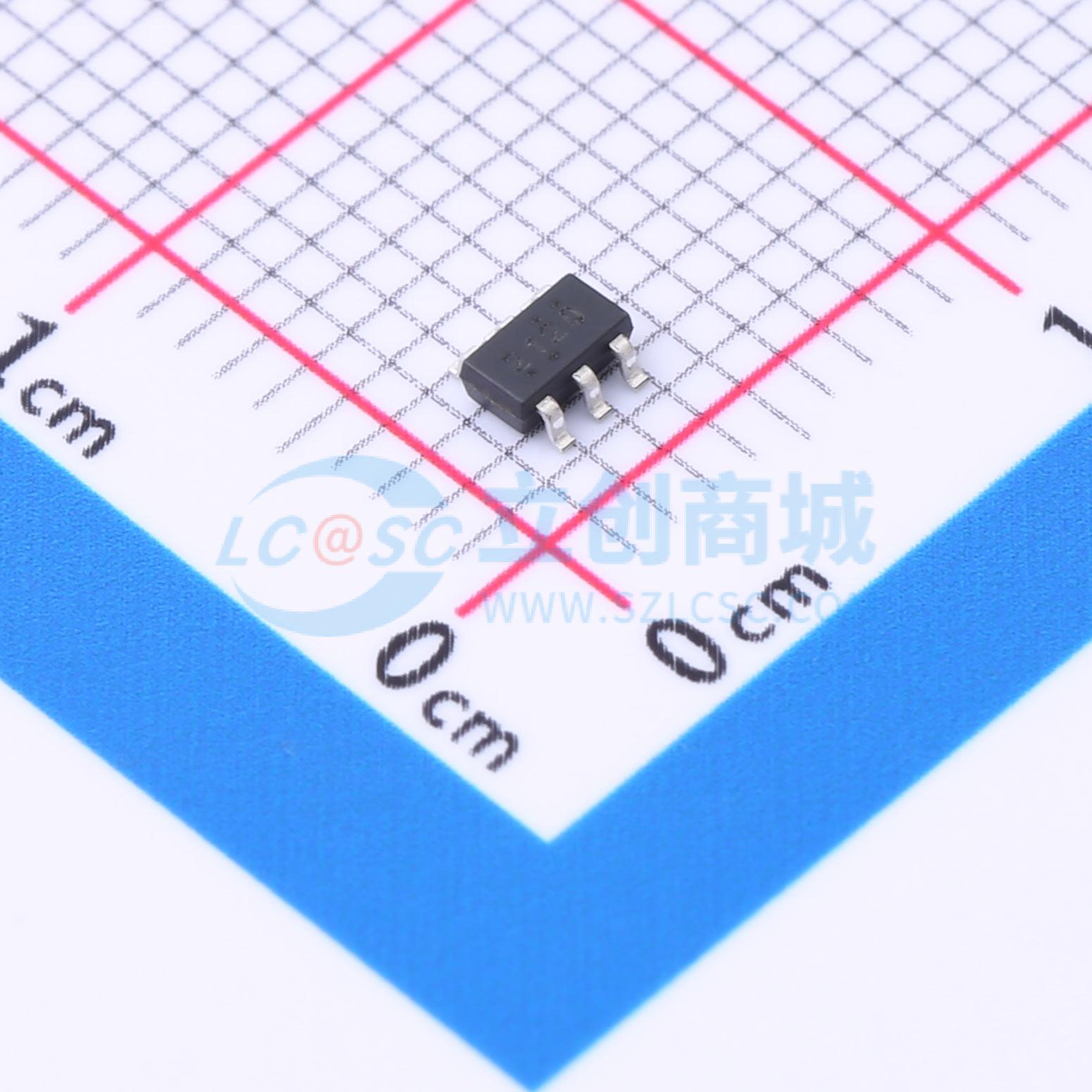

GC2120F
GC2120F
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Gem-micro(晶群)
- 商品型号
- GC2120F
- 商品编号
- C2880132
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
参数完善中
商品概述
GC2120F是一款高精度的两节锂电池保护电路。正常状态下，可以对电池进行充电或放电。GC2120F一直检测两个电池电压以及VM端和VSS端的电压差，当某个电压超出正常阈值范围时，充电控制端COUT或放电控制端DOUT由高电平转为低电平，从而使外接充电/放电控制N - MOSFET管Q1或Q2关闭，充电/放电回路被“切断”，即GC2120F进入相应的保护状态。GC2120F支持过电压充电保护状态 (OC)、过电压放电保护 (OD)/ 低功耗状态 (PDWN)、过电流放电保护(EDI)/ 电池短路保护状态 (Short)、过电流充电保护(ECI) 4种保护模式。当GC2120F在某一保护状态时，如果满足一定条件，即恢复到正常状态。
商品特性
- 两节锂电池的充电、放电保护电路
- 电话机电池或其它两节锂电池高精度保护
- 两节锂离子或锂聚合物电池的理想保护电路
- 高精度的保护电压（过充/过放）检测
- 高精度过电流充电/放电保护检测
- 各延迟时间由内部电路设置（不需外接电容）
- 低供电电流
- 在低功耗模式，不接充电器情况下，可自动恢复状态
- 短路保护
- 0V电池充电功能
- 极少的外围元器件
- 宽工作温度范围： -40°C…+85°C
- 超小型化的SOT23 - 6封装
- 无卤素绿色环保产品
应用领域
- 两节锂电池的充电、放电保护电路
- 电话机电池或其它两节锂电池高精度保护
- 两节锂离子或锂聚合物电池的理想保护电路
